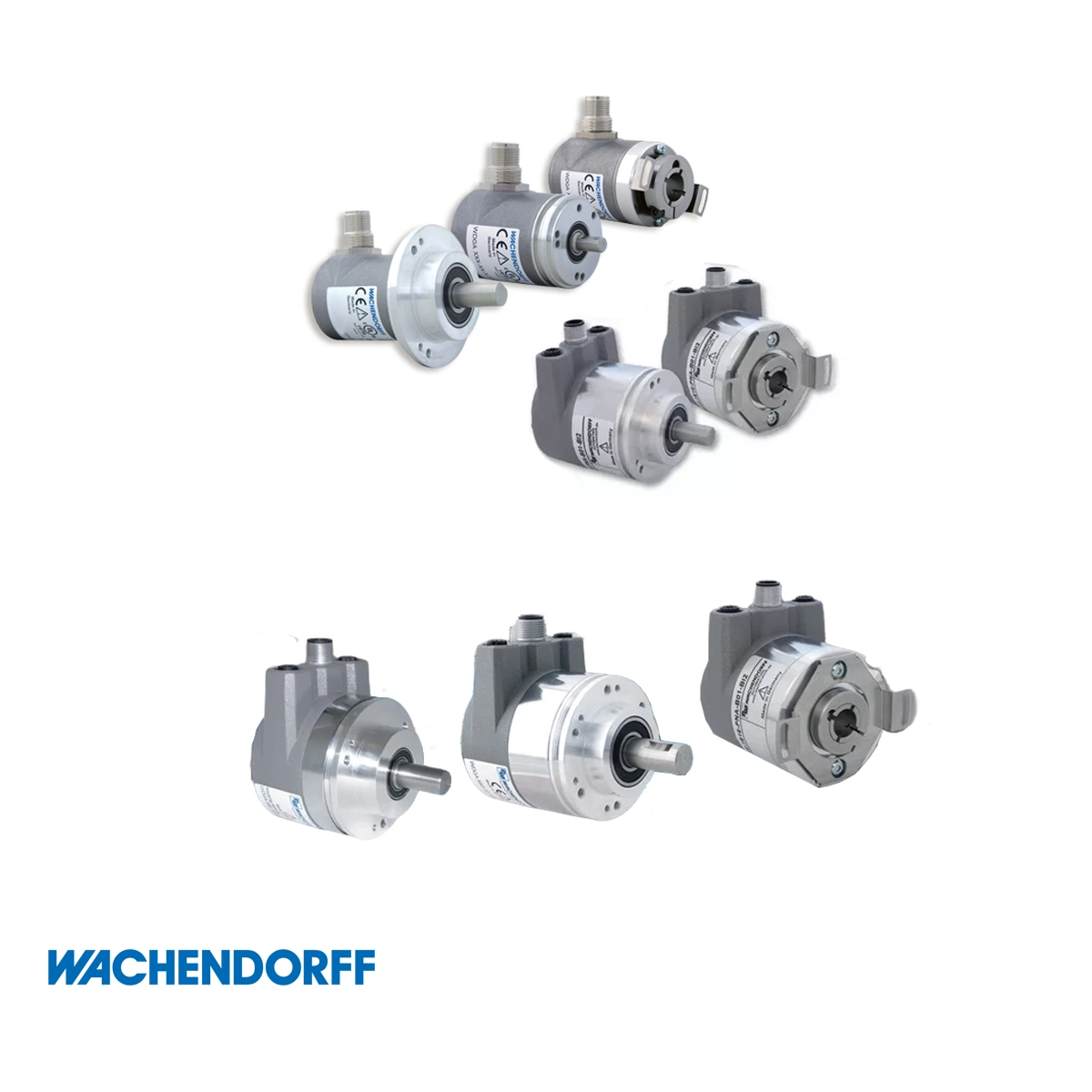

Απόλυτοι Κωδικοποιητές (Παλμογεννήτριες) - WACHENDORFF

Απόλυτη μέτρηση θέσης

Κάθε θέση του άξονα αντιστοιχεί σε μοναδική τιμή, χωρίς ανάγκη επαναφοράς ή homing μετά από διακοπή τάσης.

Πολυστροφική μέτρηση χωρίς μπαταρία

Η τεχνολογία EnDra® επιτρέπει multiturn λειτουργία χωρίς μηχανικό γρανάζι και χωρίς εξωτερική μπαταρία.

Μαγνητική λειτουργία χωρίς επαφή

Η μέτρηση γίνεται χωρίς επαφή, προσφέροντας αυξημένη αντοχή σε κραδασμούς και βιομηχανικές καταπονήσεις.

Υψηλή αξιοπιστία και στιβαρή κατασκευή

Η σειρά έχει σχεδιαστεί με έμφαση στη μακροχρόνια αντοχή, στη μηχανική στιβαρότητα και στη βιομηχανική αξιοπιστία.

Ευρεία γκάμα διεπαφών

Διατίθενται εκδόσεις για CANopen, IO-Link, SSI, RS485 και Industrial Ethernet εφαρμογές.

Ευελιξία σε μηχανικές διαμορφώσεις

Υπάρχουν shaft και hollow-bore εκδόσεις, διαφορετικά flange styles και πολλές επιλογές διαμέτρων άξονα ή οπής.

Σταθερή και καθαρή έξοδος θέσης

Η εσωτερική επεξεργασία σήματος με digital filter και hysteresis συμβάλλει στη σταθερότητα της τιμής θέσης ακόμη και σε στάση.

Κατάλληλοι για απαιτητικά περιβάλλοντα

Σε επιλεγμένες εκδόσεις διατίθενται λύσεις heavy duty, food & beverage και μοντέλα με υψηλή στεγανότητα για πλύσιμο υψηλής πίεσης.

Εύκολη ενσωμάτωση σε δίκτυα αυτοματισμού

Οι διαθέσιμες εκδόσεις καλύπτουν από point-to-point σύνδεση έως fieldbus και Industrial Ethernet περιβάλλοντα.

Βασική σειρά

WDGA absolute encoders

Αρχή λειτουργίας

Μαγνητική μέτρηση χωρίς επαφή

Βασικές τεχνολογίες

QuattroMag® για singleturn, EnDra® για multiturn

Τύπος μέτρησης

Singleturn και Multiturn

Ανάλυση singleturn

Έως 16 bit ανά 360°

Ανάλυση multiturn

Έως 43 bit περιστροφών, ανάλογα με τη σειρά και το interface

Ακρίβεια singleturn

Μέγιστο σφάλμα περίπου 0,0878° σε θερμοκρασία περιβάλλοντος

Διατήρηση θέσης σε διακοπή τροφοδοσίας

Ναι, χωρίς ανάγκη reference run μετά την επαναφορά τάσης

Κύριες διεπαφές

CANopen, CANopen Lift, SAE J1939, IO-Link, SSI, RS485, PROFINET, EtherNet/IP, EtherCAT, Universal IE

IO-Link

Point-to-point επικοινωνία κατά IEC 61131-9, έως 230,4 kBit/s (COM3), μέγιστο μήκος καλωδίου 20 m

CANopen

Έως 1 Mbit/s, profile CiA 301 / CiA 406, τερματισμός 120 Ω στα δύο άκρα του δικτύου

SSI

Σειριακή slave διεπαφή, τυπικά έως 20 m με ρυθμό μετάδοσης έως 500 kHz

RS485

Παραμετροποιήσιμο polling cycle από 1 ms έως 1000 ms, baud rate από 500 bit/s έως 1 Mbit/s

Μηχανικές εκδόσεις

Shaft encoders και hollow-bore (blind) encoders

Ενδεικτικά μεγέθη περιβλήματος

36 mm και 58 mm, ανάλογα με το μοντέλο

Ενδεικτικές διαμέτρους άξονα

6 mm, 8 mm, 9,525 mm, 10 mm, 12 mm

Ενδεικτικές διαμέτρους οπής hollow bore

12 mm, 14 mm, 15 mm, με διαθέσιμους αντάπτορες

Industrial Ethernet / Universal IE

Εκδόσεις με bus cover και συνδέσεις M12, καθώς και selectable πρωτόκολλο PROFINET-IO, EtherNet/IP ή EtherCAT σε Universal IE μοντέλα

Ειδικές εκδόσεις

Heavy Duty, food & beverage, corrosion-resistant, high-pressure / steam-cleaning

Στεγανότητα / αντοχή περιβάλλοντος

Σε επιλεγμένα μοντέλα αναφέρεται IP67 + IP69K

Ενδεικτικά αυξημένα μηχανικά φορτία

Έως 300 N ή 500 N ακτινικά / αξονικά σε επιλεγμένες εκδόσεις
