Ασφάλειες Υψηλής Ταχύτητας (aR) - WEG

Εξειδικευμένη προστασία ημιαγωγών

Οι ασφάλειες κλάσης aR έχουν σχεδιαστεί για προστασία έναντι βραχυκυκλώματος σε ημιαγωγούς και ηλεκτρονικό εξοπλισμό ισχύος.

Πολύ γρήγορη απόκριση

Η σειρά λειτουργεί ταχύτατα σε υψηλά πολλαπλάσια ρεύματος, περιορίζοντας το ρεύμα βραχυκυκλώματος πριν φτάσει στη θεωρητική μέγιστη τιμή του.

Χαμηλές τιμές I²t

Οι χαμηλές τιμές I²t συμβάλλουν στη μείωση της θερμικής και ηλεκτροδυναμικής καταπόνησης των προστατευόμενων εξαρτημάτων.

Υψηλή ικανότητα διακοπής

Διατίθενται εκδόσεις με ικανότητα διακοπής έως 100 kA / 690 Vac, 50 kA / 800 Vac και 200 kA / 690 Vac, ανάλογα με τον τύπο.

Ανθεκτική κατασκευή

Χρησιμοποιείται κεραμικό περίβλημα υψηλής ποιότητας, εμποτισμένη χαλαζιακή άμμος, στοιχείο τήξης από καθαρό άργυρο και επαφές / ακροδέκτες επιχαλκωμένου χαλκού με επαργύρωση.

Ευελιξία επιλογής τύπου

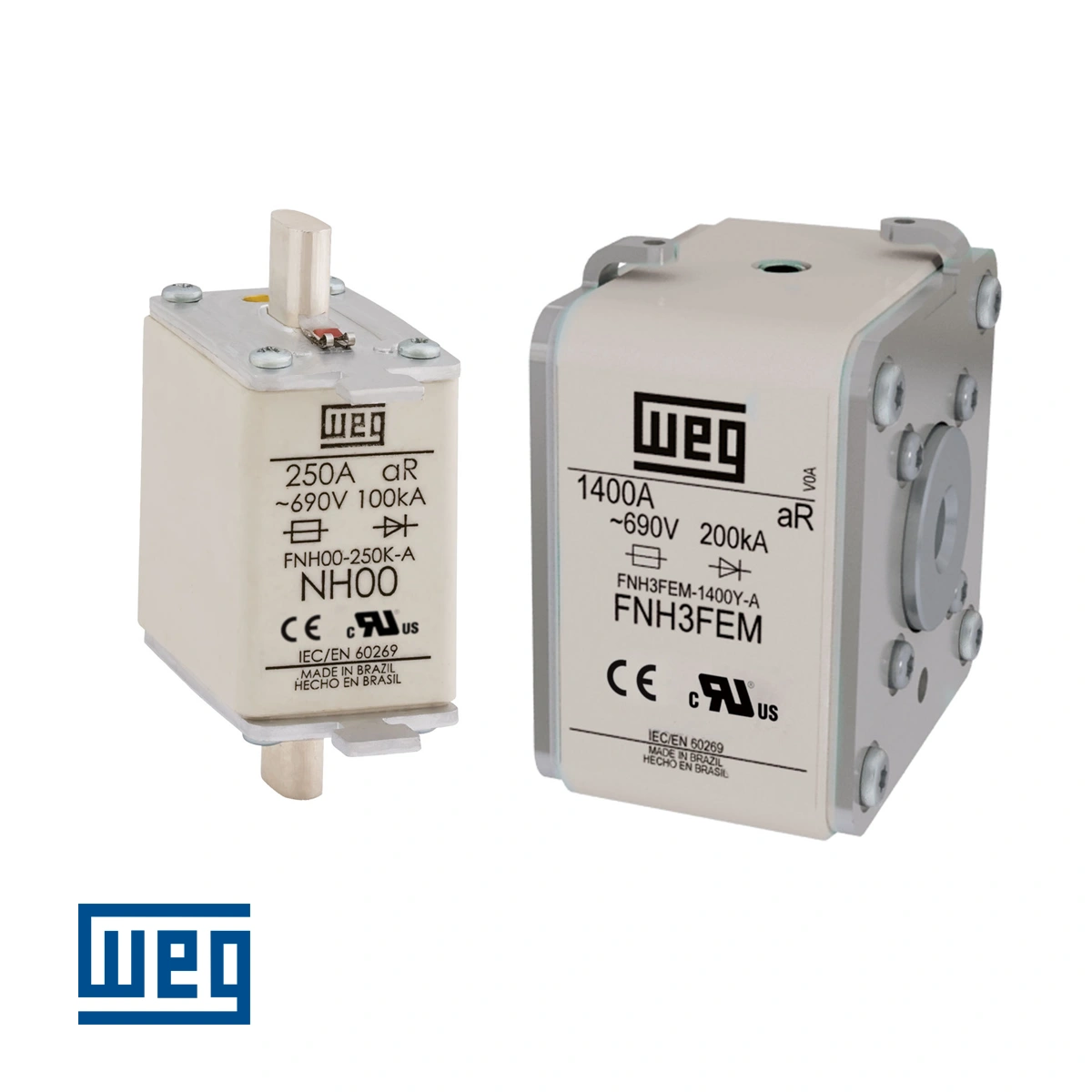

Η κατηγορία περιλαμβάνει εκδόσεις NH blade contact και NH flush-end, ώστε να καλύπτονται διαφορετικές λύσεις στήριξης και σύνδεσης.

Κατάλληλες για βιομηχανικά ηλεκτρονικά ισχύος

Είναι ιδιαίτερα κατάλληλες για μετατροπείς συχνότητας, soft starters και άλλες ηλεκτρονικές διατάξεις χαμηλής τάσης.

Άμεση ενσωμάτωση σε πίνακες

Οι blade contact εκδόσεις συνδυάζονται με βάσεις και διαχωριστικά, ενώ οι flush-end εκδόσεις είναι κατάλληλες για απευθείας στερέωση σε χάλκινες μπάρες.

Διαθέσιμα παρελκόμενα

Υπάρχουν βάσεις BNH, διαχωριστικά PDNH, λαβή ασφαλειών NH και βοηθητική επαφή / μικροδιακόπτης για τις flush-end εκδόσεις.

Τίτλος κατηγορίας στα Αγγλικά

High-speed Fuses (aR)

Τίτλος κατηγορίας στα Ελληνικά

Ασφάλειες Υψηλής Ταχύτητας (aR)

Υποκατηγορίες

FNH_K - Type NH Fuses (class aR), FNH_FE - Flush End Fuses Type NH (aR)

Τύπος προστασίας

Ασφάλειες κλάσης aR για προστασία βραχυκυκλώματος ημιαγωγών

Βασική χρήση

Προστασία μετατροπέων συχνότητας, soft starters και λοιπού ηλεκτρονικού εξοπλισμού ισχύος

Πρότυπο

IEC 60269-4

Τύποι κατασκευής

NH blade contact και NH flush-end

Μέγιστη τάση λειτουργίας

690 Vac και 800 Vac, ανάλογα με τον τύπο

Ικανότητα διακοπής

100 kA / 690 Vac για NH blade contact, 50 kA / 800 Vac για NH blade contact, 200 kA / 690 Vac για NH flush-end

Εύρος ονομαστικού ρεύματος

Από 20 A έως 2.000 A συνολικά, ανάλογα με την εκτέλεση

Εύρος ρευμάτων FNH_K

20 έως 1.000 A στα 690 Vac και 63 έως 900 A στα 800 Vac

Εύρος ρευμάτων FNH_FE

450 έως 2.000 A

Μεγέθη

000, 00, 1, 2, 3 και 23, ανάλογα με το μοντέλο

Υλικά κατασκευής

Κεραμικό περίβλημα, εμποτισμένη χαλαζιακή άμμος, στοιχείο τήξης από καθαρό άργυρο, επαφές / ακροδέκτες από επαργυρωμένο χαλκό

Τρόπος εγκατάστασης FNH_K

Τοποθέτηση σε βάσεις NH ή σε switch-disconnectors, με διαθέσιμα διαχωριστικά και χειρολαβή ασφαλειών

Τρόπος εγκατάστασης FNH_FE

Άμεση στερέωση σε χάλκινες μπάρες, χωρίς ανάγκη μεμονωμένης βάσης

Διαθέσιμα παρελκόμενα

BNH fuse bases, PDNH partition walls, PSFNH handle, βοηθητική επαφή MS11FE για flush-end

Χαρακτηριστικό λειτουργίας

Current limiting, με περιορισμό του prospective short-circuit current

Σημαντική επισήμανση

Οι ασφάλειες aR δεν παρέχουν προστασία υπερφόρτισης και απαιτούν πρόσθετη διάταξη προστασίας υπερφόρτισης

Πρόσθετα τεχνικά στοιχεία

Διατίθενται καμπύλες time-current, current limitation, διορθωτικοί συντελεστές για I²t, απώλειες ισχύος, θερμοκρασία περιβάλλοντος και υψόμετρο
