Αυτόματοι Διακόπτες Κυκλώματος - WEG

Ευρεία κάλυψη εφαρμογών

Η κατηγορία καλύπτει από τελικά κυκλώματα και πίνακες διανομής έως κινητήρες, γεννήτριες, υποδομές και βαριές βιομηχανικές εγκαταστάσεις.

Κλιμακωτή γκάμα προστασίας

Περιλαμβάνει μικροαυτόματους διακόπτες, διατάξεις διαφορικού ρεύματος, MCCB και ACB για σωστή επιλογή ανά επίπεδο ισχύος και εφαρμογή.

Πολλαπλοί τύποι προστασίας

Διατίθενται θερμομαγνητικές, μαγνητικές και ηλεκτρονικές εκδόσεις, καθώς και λύσεις διαφορικού ρεύματος για προστασία ανθρώπων και εγκαταστάσεων.

Υψηλή ικανότητα διακοπής

Η WEG προσφέρει λύσεις από απλές κτιριακές εφαρμογές έως πολύ απαιτητικά δίκτυα με υψηλά επίπεδα βραχυκυκλώματος.

Ευελιξία διαμόρφωσης

Υπάρχουν σταθερές, plug-in και αποσπώμενες εκδόσεις, καθώς και πολλές επιλογές εσωτερικών και εξωτερικών βοηθητικών εξαρτημάτων.

Υποστήριξη selectivity και cascading

Οι σειρές εντάσσονται σε συντονισμένες λύσεις προστασίας για καλύτερη συνέχεια λειτουργίας και βελτιστοποίηση κόστους εγκατάστασης.

Εύκολη ενσωμάτωση σε πίνακες

Οι μικροαυτόματοι και τα RDW τοποθετούνται σε ράγα DIN, ενώ οι μεγαλύτερες σειρές διατίθενται για panel building και βιομηχανική διανομή.

Κατάλληλοι για σύγχρονα βιομηχανικά συστήματα

Οι ηλεκτρονικές σειρές υποστηρίζουν ακριβέστερες ρυθμίσεις, επικοινωνία και αυξημένη λειτουργική ευελιξία.

Αυξημένη ασφάλεια χειριστή

Σε επιλεγμένες σειρές χρησιμοποιείται διπλή μόνωση, ανεξαρτησία από τη λαβή trip-free μηχανισμού και σαφής ένδειξη κατάστασης λειτουργίας.

Κάλυψη προστασίας από διαρροή ρεύματος

Οι σειρές RDW προσθέτουν προστασία από ηλεκτροπληξία και κινδύνους πυρκαγιάς λόγω ρευμάτων διαρροής.

Τίτλος κατηγορίας στα Ελληνικά

Αυτόματοι Διακόπτες Κυκλώματος - WEG

Υποκατηγορίες

Αυτόματοι Διακόπτες Ισχύος σε Χυτομονωμένο Περίβλημα, Αυτόματοι Διακόπτες Αέρος, Μικροαυτόματοι Διακόπτες, Διατάξεις Διαφορικού Ρεύματος RDW

Κύριες σειρές προϊόντων

DWB, CBW, ACW, ABW / ABWC, MDW / MDWP / MDWS / MDWH, RDW

Συνολικό εύρος ονομαστικών ρευμάτων κατηγορίας

Από 2 A έως 6.300 A, ανάλογα με τη σειρά

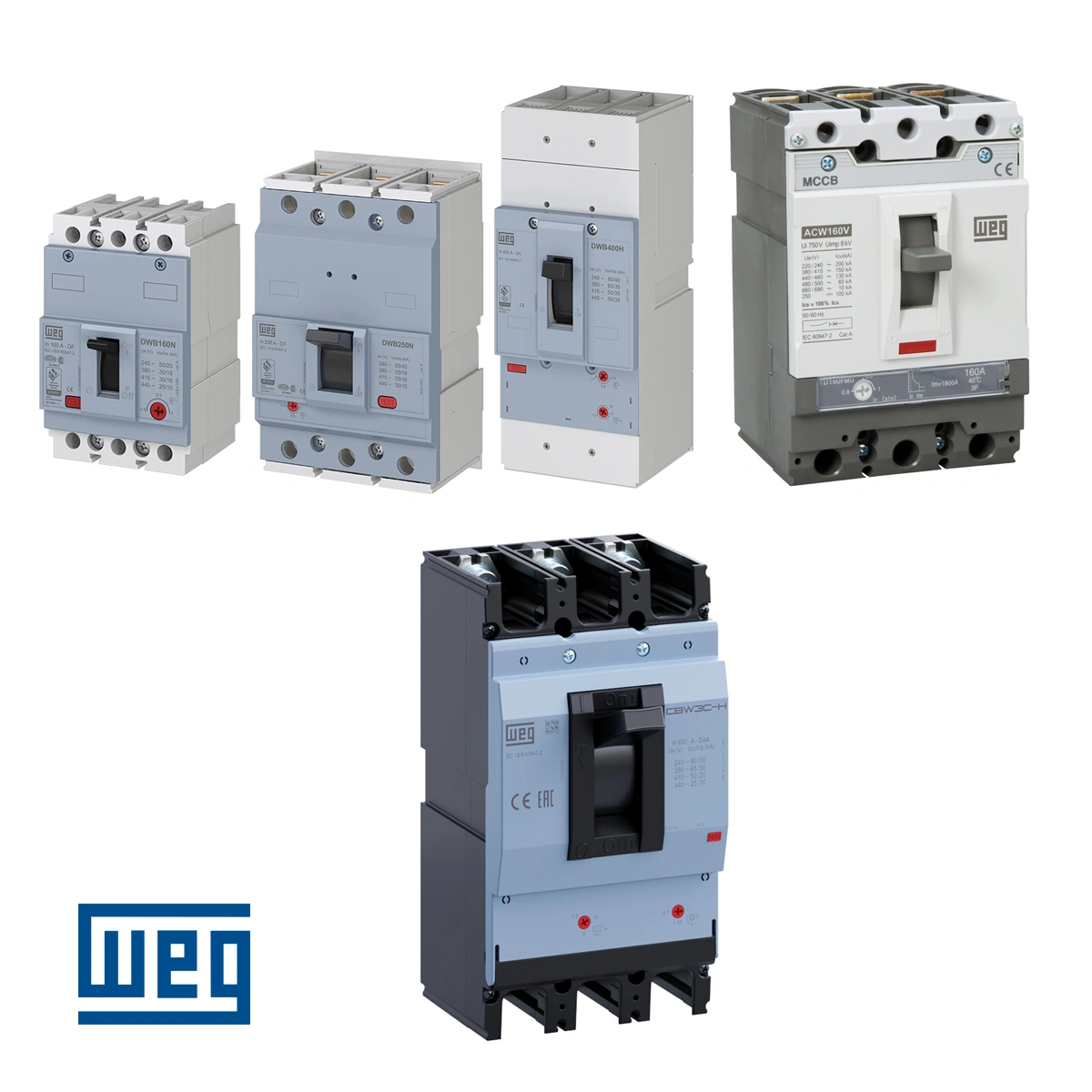

MCCB - DWB

16 έως 1.600 A, με προστασία θερμομαγνητική, μαγνητική ή ηλεκτρονική LSI, ανάλογα με το μοντέλο

MCCB - CBW

16 έως 650 A, για κυκλώματα διανομής, κινητήρες και γεννήτριες

MCCB υψηλής ικανότητας - ACW

20 έως 1.600 A, με υψηλή ικανότητα διακοπής και επιλογές θερμομαγνητικής ή ηλεκτρονικής προστασίας

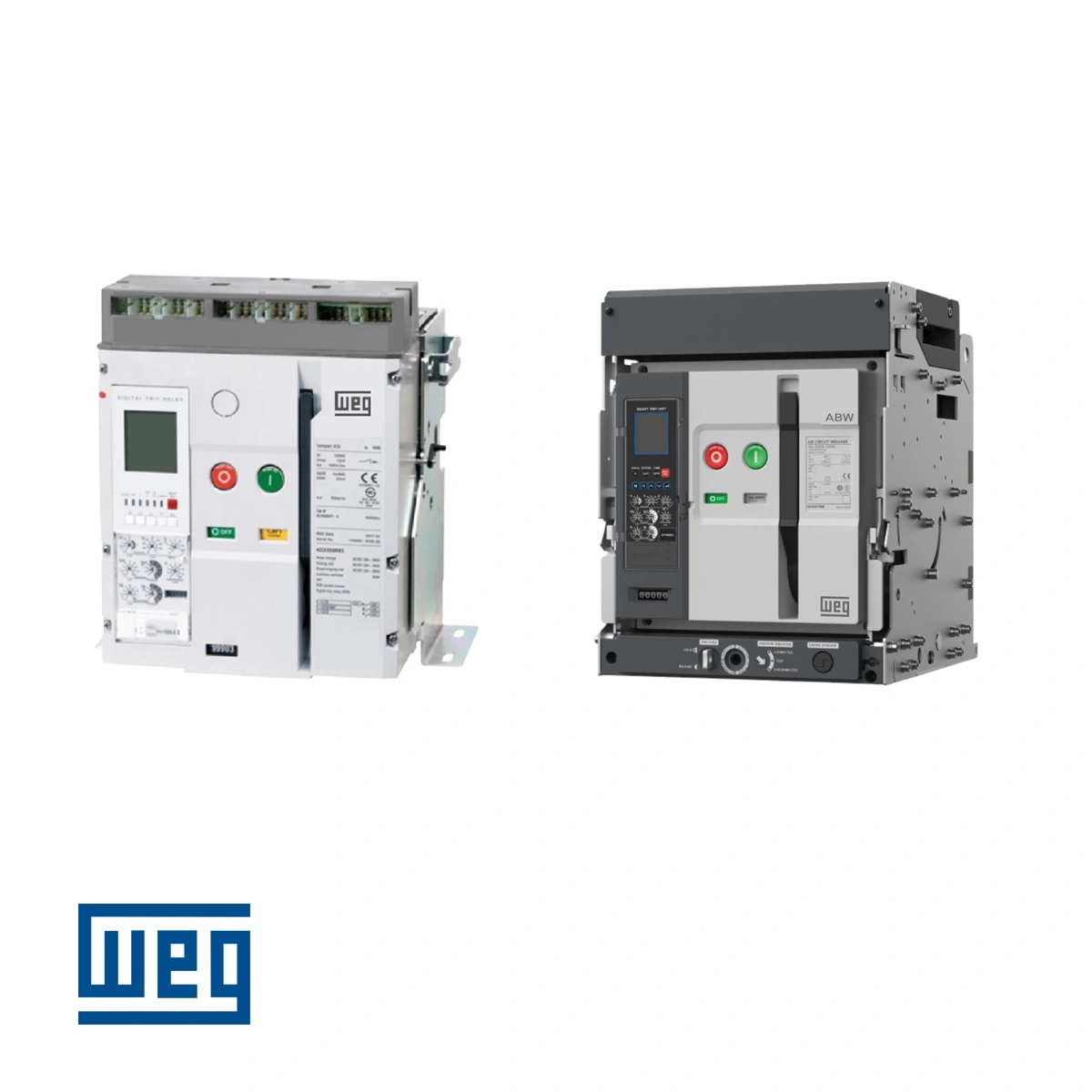

ACB - ABW / ABWC

800 έως 6.300 A, σε σταθερές και αποσπώμενες εκδόσεις

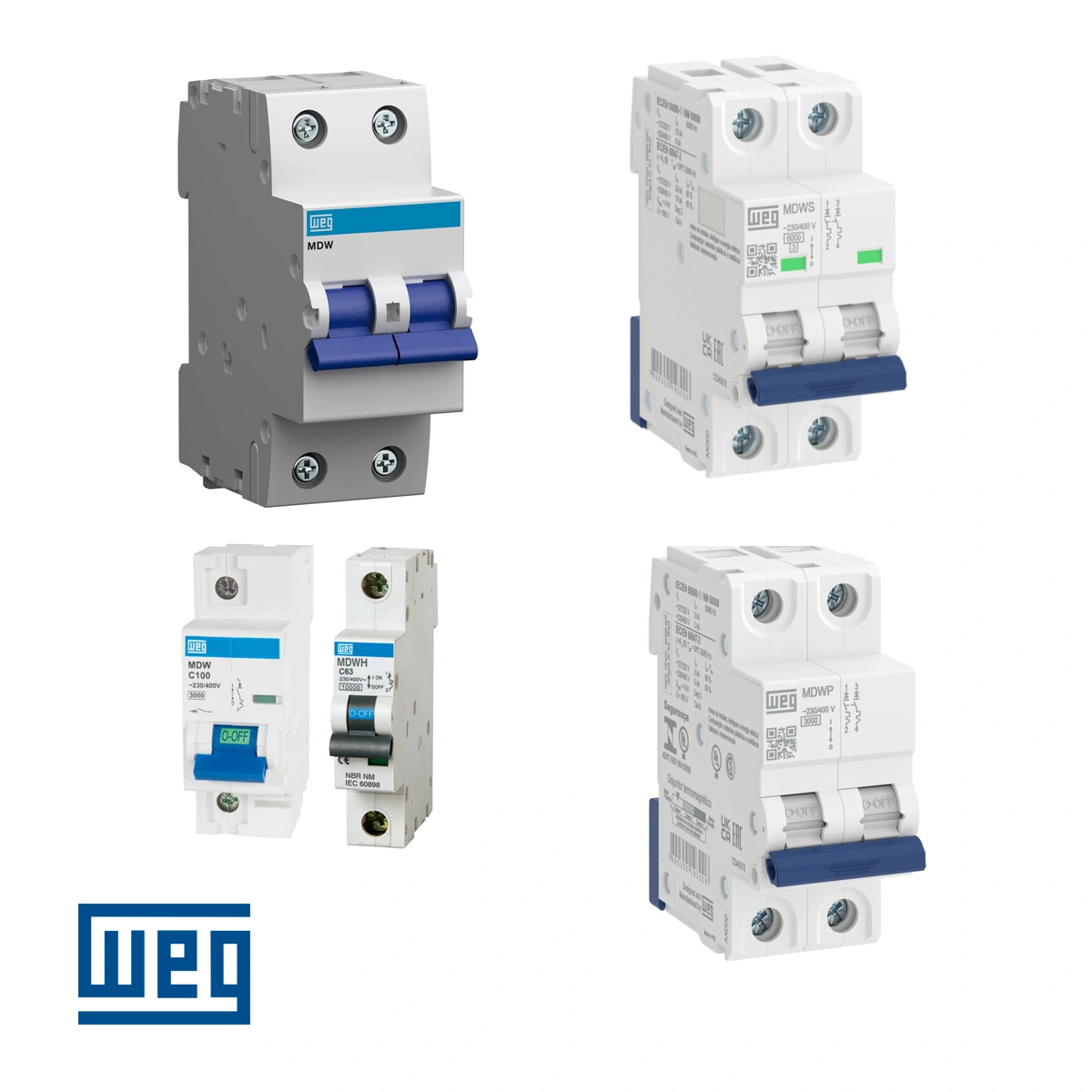

MCB - MDW / MDWP / MDWS / MDWH

2 έως 125 A, ανάλογα με τη σειρά

RDW

25 έως 100 A, σε 2πολικές και 4πολικές εκδόσεις

Τύποι προστασίας

Θερμομαγνητική, μαγνητική, ηλεκτρονική LSI / LSIG, διαφορικού ρεύματος

Καμπύλες μικροαυτόματων

B, C και D

Πόλοι

Ανάλογα με τη σειρά: 1, 2, 3, 4, 1P+N και 3P+N

Πρότυπα

IEC 60947-2 για MCCB / ACB και επιλεγμένους MCB, IEC 60898-1 για μικροαυτόματους, IEC 61008 για RDW

Ικανότητα διακοπής MCB

Έως 30 kA σε επιλεγμένες εφαρμογές χαμηλής τάσης κατά IEC 60947-2, ανάλογα με τη σειρά

Ικανότητα διακοπής MCCB

Ανάλογα με τη σειρά και την τάση, από περίπου 18 kA έως πολύ υψηλές τιμές, με τις σειρές ACW να καλύπτουν τις πιο απαιτητικές εφαρμογές

Ικανότητα διακοπής ACB

Έως 120 kA στα 380 V, με Ics = 100% Icu σε όλη τη σειρά ABW / ABWC

Τύπος μηχανισμού ACB

Stored-energy mechanism με χειροκίνητη ή ηλεκτρική φόρτιση ελατηρίων

Ηλεκτρονική προστασία ACB

Standard LSIG, με προαιρετική προστασία διαρροής προς γη και δυνατότητες επικοινωνίας

Τύπος εγκατάστασης MCB / RDW

Ράγα DIN 35 mm

Τύπος εγκατάστασης ACB

Σταθερή ή αποσπώμενη εκτέλεση

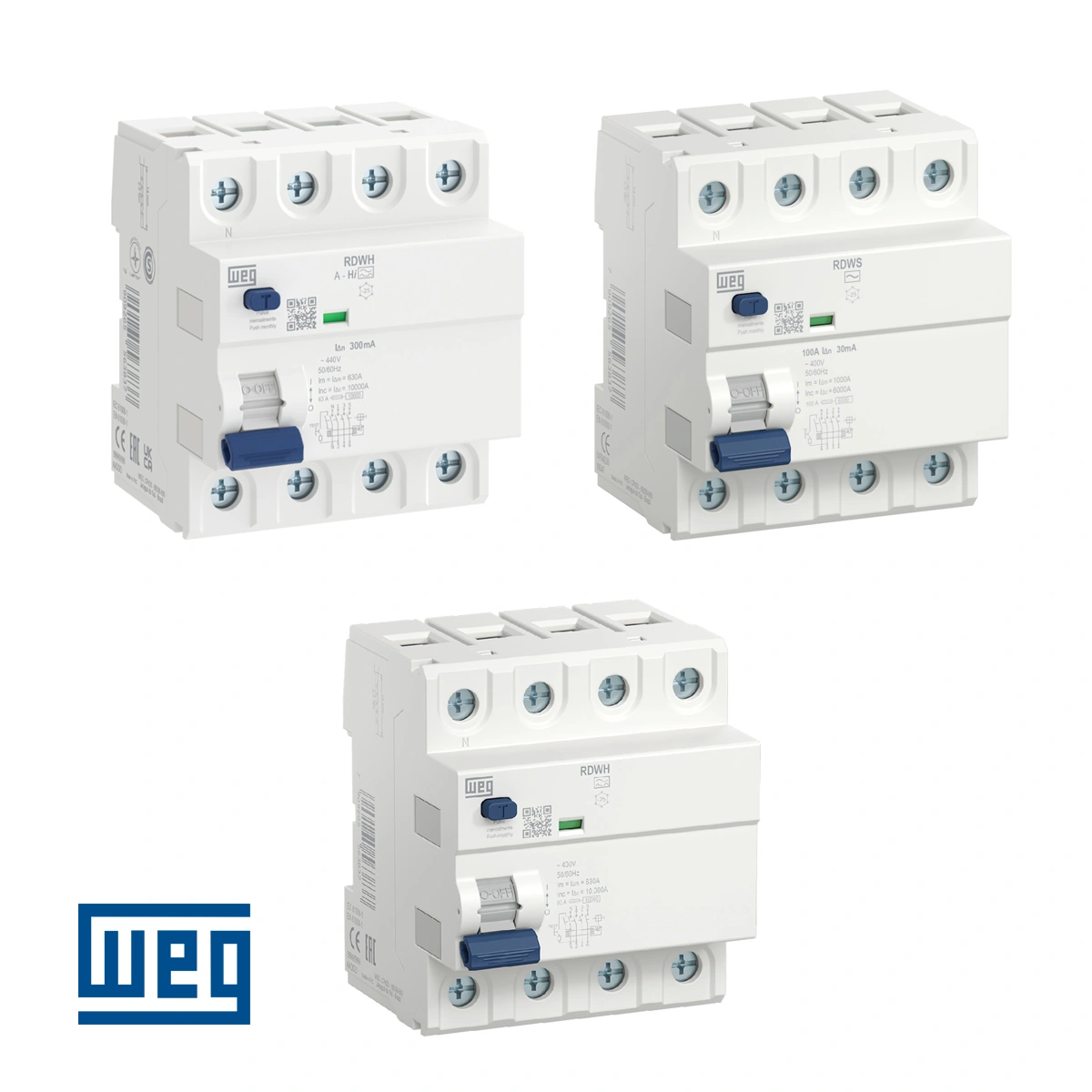

Διαφορική προστασία RDW

Προστασία προσώπων στα 30 mA και προστασία εγκαταστάσεων έναντι κινδύνου πυρκαγιάς στα 300 mA

Τύποι RDW

AC, A και A-Hi

Σημαντική επισήμανση για RDW

Οι διατάξεις διαφορικού ρεύματος δεν παρέχουν προστασία υπερφόρτισης ή βραχυκυκλώματος και πρέπει να συνδυάζονται με κατάλληλο μέσο προστασίας, όπως μικροαυτόματο

Τυπικές εφαρμογές

Κτιριακές εγκαταστάσεις, εμπορικά κτίρια, βιομηχανία, υποδομές, κινητήρες, γεννήτριες, αγροτοβιομηχανία, ορυχεία, πετρέλαιο και αέριο, τρόφιμα και ποτά, νερό και επεξεργασία διεργασιών
