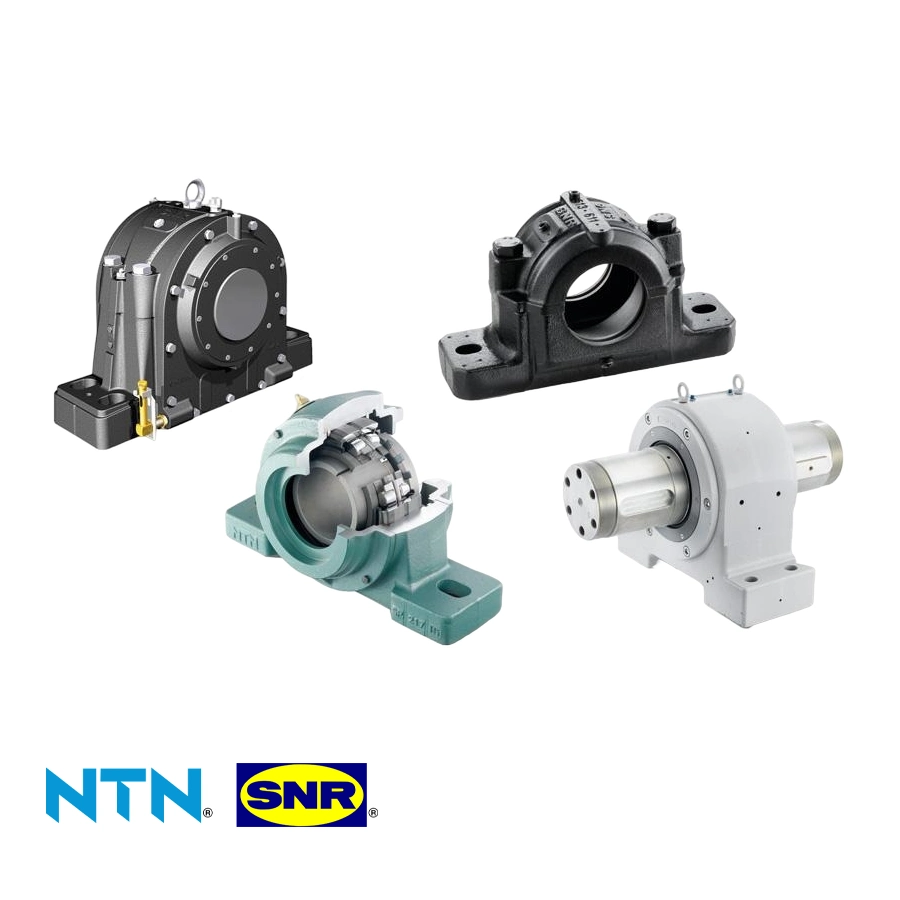

Έδρες Ρουλεμάν - NTN SNR

Ευρεία γκάμα διαμορφώσεων

Η κατηγορία περιλαμβάνει εδρανοθήκες βάσης, φλαντζωτά σώματα, διπλά και τριπλά σώματα ρουλεμάν, καθώς και ειδικές λύσεις για διαφορετικές βιομηχανικές απαιτήσεις.

Κατάλληλα για σταθερή ή ελεύθερη έδραση

Διατίθενται εκδόσεις για locating και floating arrangement, ώστε να καλύπτονται σωστά οι αξονικές μετατοπίσεις του άξονα.

Ευελιξία επιλογής ρουλεμάν

Τα σώματα μπορούν να συνδυαστούν με αυτοευθυγραμμιζόμενα ρουλεμάν, ρουλεμάν σφαιρικών κυλίνδρων, βαθιάς αυλάκωσης, κυλινδρικά ή και συνδυασμούς ρουλεμάν, ανάλογα με την εφαρμογή.

Αποτελεσματική στεγανοποίηση

Υποστηρίζονται λύσεις στεγανοποίησης όπως τσόχα, V-ring, διπλό χείλος στεγανοποίησης, λαβυρινθικοί δακτύλιοι και καλύμματα άκρου άξονα.

Επιλογές για γράσο ή λάδι

Η σειρά περιλαμβάνει σώματα σχεδιασμένα για λίπανση με γράσο, καθώς και εκδόσεις με λουτρό λαδιού, κυκλοφορία λαδιού ή ψεκασμό λαδιού για πιο απαιτητικές συνθήκες.

Εύκολη συντήρηση και επαναλίπανση

Πολλά μοντέλα διαθέτουν σημεία επαναλίπανσης, γρασαδόρους και δυνατότητα παρακολούθησης ή προσαρμογής της λίπανσης κατά τη λειτουργία.

Ανθεκτική κατασκευή

Ως στάνταρ χρησιμοποιείται φαιός χυτοσίδηρος, ενώ για ειδικές εφαρμογές διατίθενται και εκδόσεις από σφαιροειδή χυτοσίδηρο, χυτοχάλυβα ή άλλα ειδικά υλικά.

Κατάλληλα για απαιτητικές βιομηχανίες

Η σειρά έχει σχεδιαστεί για εφαρμογές υψηλών επιδόσεων σε ανεμιστήρες, conveyors, mining, textile machinery και άλλες βαριές βιομηχανικές χρήσεις.

Δυνατότητα ειδικών λύσεων

Η NTN SNR δίνει έμφαση και στην κατασκευή ειδικών σωμάτων ρουλεμάν, προσαρμοσμένων στις απαιτήσεις της εγκατάστασης.

Τύπος κατηγορίας

Σώματα ρουλεμάν / εδρανοθήκες για βιομηχανικές εφαρμογές

Βασικές διαμορφώσεις

Διαιρούμενα σώματα, compact σώματα, φλαντζωτά σώματα, διπλά και τριπλά σώματα ρουλεμάν

Κύριες σειρές

SNOE, TVN, TN, ZLG, DLG, ZLOE, 722500, F11200, SD 3100 TS, καθώς και split housings SNC(D) / SNCD στη συνολική γκάμα NTN SNR

Τύποι έδρασης

Locating bearing και floating bearing

Τύποι ρουλεμάν

Αυτοευθυγραμμιζόμενα ρουλεμάν, ρουλεμάν σφαιρικών κυλίνδρων, ρουλεμάν βαθιάς αυλάκωσης, κυλινδρικά ρουλεμάν, ρουλεμάν γωνιακής επαφής

Τρόπος στερέωσης ρουλεμάν

Άμεση τοποθέτηση σε άξονα για ρουλεμάν με κυλινδρική οπή ή τοποθέτηση με χιτώνιο προσαρμογής για ρουλεμάν με κωνική οπή

Υλικά σώματος

Φαιός χυτοσίδηρος ως στάνταρ, με διαθέσιμες επιλογές από σφαιροειδή χυτοσίδηρο, χυτοχάλυβα ή άλλα ειδικά υλικά

Βαφή / προστασία

Εξωτερική βαφή σε μπλε χρώμα, με δυνατότητα ειδικής επίστρωσης κατόπιν ζήτησης

Συστήματα στεγανοποίησης

Τσόχα, V-ring, διπλό χείλος στεγανοποίησης, λαβυρινθικός δακτύλιος, end cover

Μέγιστη επιτρεπόμενη γωνιακή απόκλιση άξονα

Έως ±0,5° σε επιλεγμένες λύσεις στεγανοποίησης και έως ±0,25° σε συγκεκριμένες λαβυρινθικές διατάξεις

Τύποι λίπανσης

Λίπανση με γράσο ή λίπανση με λάδι

Επαναλίπανση

Δυνατότητα επαναλίπανσης με γρασαδόρους και βοηθητικά εξαρτήματα, ανάλογα με τη σειρά

Ενδεικτικές εφαρμογές

Ανεμιστήρες, μεταφορικά συστήματα, κυλιόμενες κλίμακες, κλωστοϋφαντουργικές μηχανές, mining, αγροτικά μηχανήματα, βαριές κατασκευές

Ειδικά χαρακτηριστικά επιλεγμένων σειρών

SNOE για υψηλές ταχύτητες και oil lubrication, ZLG / DLG για πολύ ακριβή καθοδήγηση σε industrial ventilators, ZLOE για oil-lubricated double bearing housings, 722500 και F11200 για flange mounting, SD 3100 TS για βαριά μηχανολογική χρήση

Πρόσθετες δυνατότητες

Πλήρως συναρμολογημένες μονάδες με άξονα, οπές για αισθητήρες ή όργανα παρακολούθησης, ειδικές εκδόσεις μικρών ή μεγάλων ποσοτήτων
