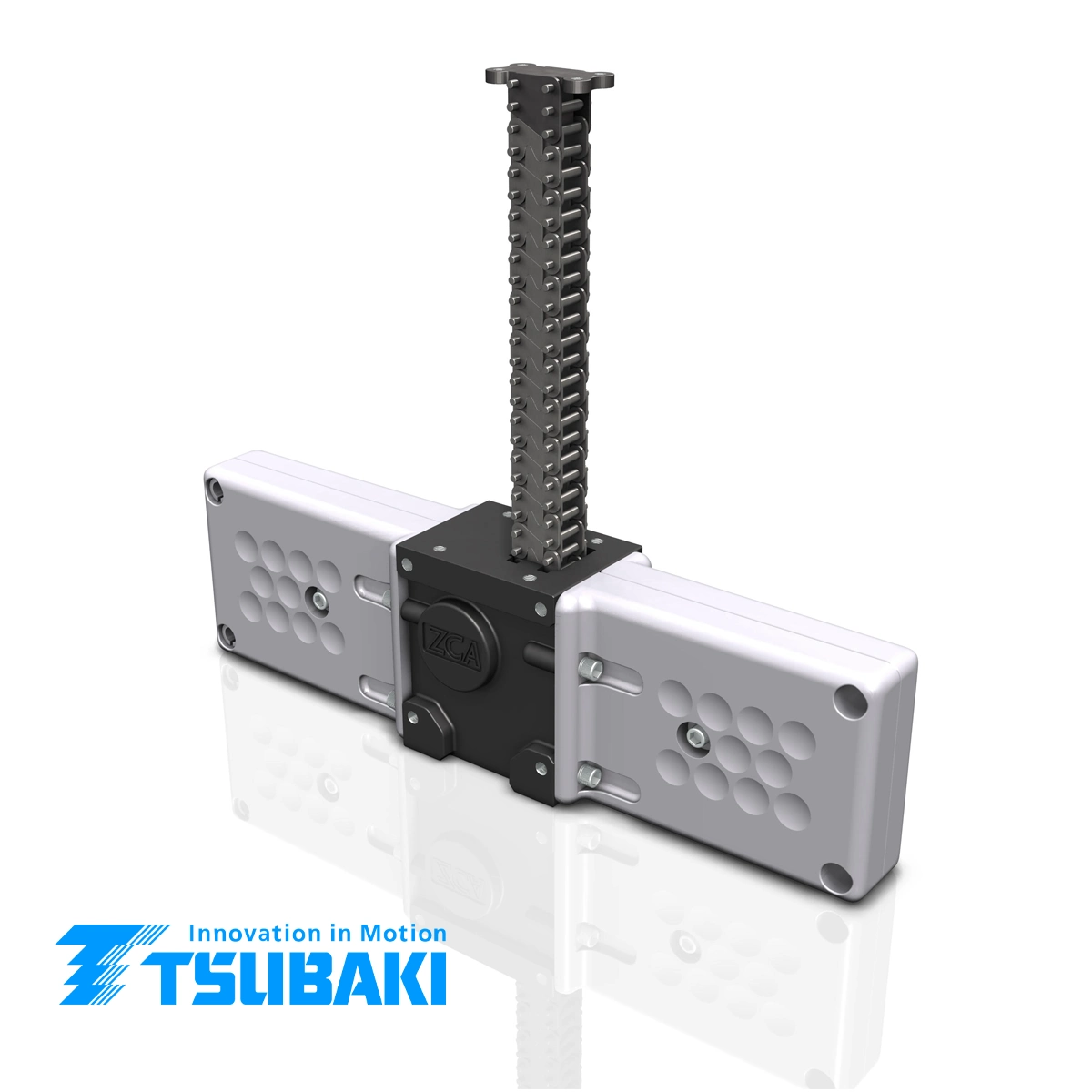

Ενεργοποιητές Αλυσίδας Zip - TSUBAKI

Πολύ συμπαγής σχεδίαση

Η αλυσίδα αποθηκεύεται εσωτερικά στο σώμα του ενεργοποιητή, μειώνοντας σημαντικά τον απαιτούμενο χώρο σε σχέση με υδραυλικούς και πνευματικούς κυλίνδρους.

Υψηλή ταχύτητα λειτουργίας

Η σειρά προσφέρει πολύ γρήγορη γραμμική κίνηση, κατάλληλη για εφαρμογές με αυξημένες απαιτήσεις cycle time και takt time.

Multi-point stopping

Μπορεί να σταματά με ακρίβεια σε πολλαπλές ενδιάμεσες θέσεις, κάτι ιδιαίτερα χρήσιμο σε στοίβαξη, transfer και αυτοματοποιημένες διεργασίες.

Ελευθερία προσανατολισμού εγκατάστασης

Οι ενεργοποιητές μπορούν να χρησιμοποιηθούν σε ανύψωση, οριζόντια ώθηση/έλξη ή ανάρτηση, ανάλογα με τη διαμόρφωση της εφαρμογής.

Καθαρότερη λειτουργία

Αποτελούν μη υδραυλική λύση, χωρίς το περιβαλλοντικό και λειτουργικό βάρος ενός συστήματος λαδιού.

Κατάλληλοι για pitless σχεδίαση

Σε πολλές εφαρμογές επιτρέπουν ανύψωση ή μεταφορά χωρίς ανάγκη λάκκου, μειώνοντας κατασκευαστικές απαιτήσεις και δυσκολία συντήρησης.

Υψηλή ακρίβεια θέσης

Σε συνδυασμό με encoder ή servo λύσεις μπορούν να υποστηρίξουν σταθερή, ελεγχόμενη και επαναλήψιμη κίνηση.

Μεγάλη ευελιξία εφαρμογών

Χρησιμοποιούνται σε pallet transfer, sorting, lifting, press die-set handling, furnace doors, AGV και συστήματα οριζόντιας μεταφοράς ή ανύψωσης.

Δυνατότητα modular διαμόρφωσης

Διατίθενται εκδόσεις με ή χωρίς κινητήρα, με αντίθετο άξονα εισόδου, διπλούς άξονες, βάσεις στήριξης, bellows, caps και grease plates.

Αρχή λειτουργίας

Δύο κλάδοι αλυσίδας εμπλέκονται μεταξύ τους σαν φερμουάρ και σχηματίζουν άκαμπτη στήλη για push/pull λειτουργία

Βασικές σειρές / μεγέθη

ZCA125 / ZCA135 / ZCA145

Κύριες εφαρμογές

Ανύψωση, οριζόντια ώθηση/έλξη, στοίβαξη / αποστοίβαξη, transfer units, furnace doors, AGV, lifting tables

Τρόποι εγκατάστασης

Κάθετη ανύψωση, οριζόντια εγκατάσταση, ανάρτηση / hanging installation

Μέγιστη ταχύτητα

Έως 1.000 mm/s στις μικρότερες και μεσαίες σειρές, έως 500 mm/s στη μεγαλύτερη σειρά

Duty factor

Έως 100% ED

Ενδεικτική διάρκεια διαδρομής

Expected travel distance 4.000 km

Ενδεικτικό εύρος επιτρεπόμενης διαδρομής

Από 300 mm έως 2.000 mm, ανάλογα με το μέγεθος

Ενδεικτικό εύρος βασικής ικανότητας φορτίου

Από 300–400 N στη σειρά ZCA125, 600–1.000 N στη σειρά ZCA135 και 1.200–2.000 N στη σειρά ZCA145

Ταχύτητα με bellows

Οι μέγιστες διαδρομές διατηρούνται, αλλά σε ορισμένα μοντέλα μειώνεται η επιτρεπόμενη βασική ικανότητα φορτίου

Διαθέσιμες εκδόσεις drive

Χωρίς κινητήρα, με ενσωματωμένο hypoid gear motor, και σε επιλεγμένες διαμορφώσεις με reducer για servo motor

Διαθέσιμες επιλογές

Bellows, mounting base, bottom mounting base, cap, grease plate, αντίθετος άξονας εισόδου, dual shafts

Υλικά βασικών τμημάτων

Drive section από χυτοσίδηρο / forged steel ανά σειρά, housing section από polyacetal ή σίδηρο, chain από σίδηρο / κράμα χάλυβα

Λίπανση

Grease-lubricated, με προλιπασμένη παράδοση και δυνατότητα grease plates σε επιλεγμένες διαμορφώσεις

Τυπικό περιβάλλον λειτουργίας

Τυπικό εσωτερικό βιομηχανικό περιβάλλον χωρίς βροχή, με σχετική υγρασία έως 85% χωρίς συμπύκνωση

Θερμοκρασία λειτουργίας

0 έως 60 °C γενικά, ή 0 έως 40 °C για μοντέλα με κινητήρα

Σημαντική απαίτηση εγκατάστασης

Απαιτείται πάντα linear guide κατά τη διεύθυνση κίνησης

Εξωτερική χρήση

Δεν διατίθεται outdoor specification

Επισήμανση ασφαλείας

Σε εφαρμογές ανάρτησης ή ανύψωσης απαιτούνται πρόσθετα μέτρα ασφαλείας και δεν επιτρέπεται χρήση του τέλους διαδρομής ως stopper
