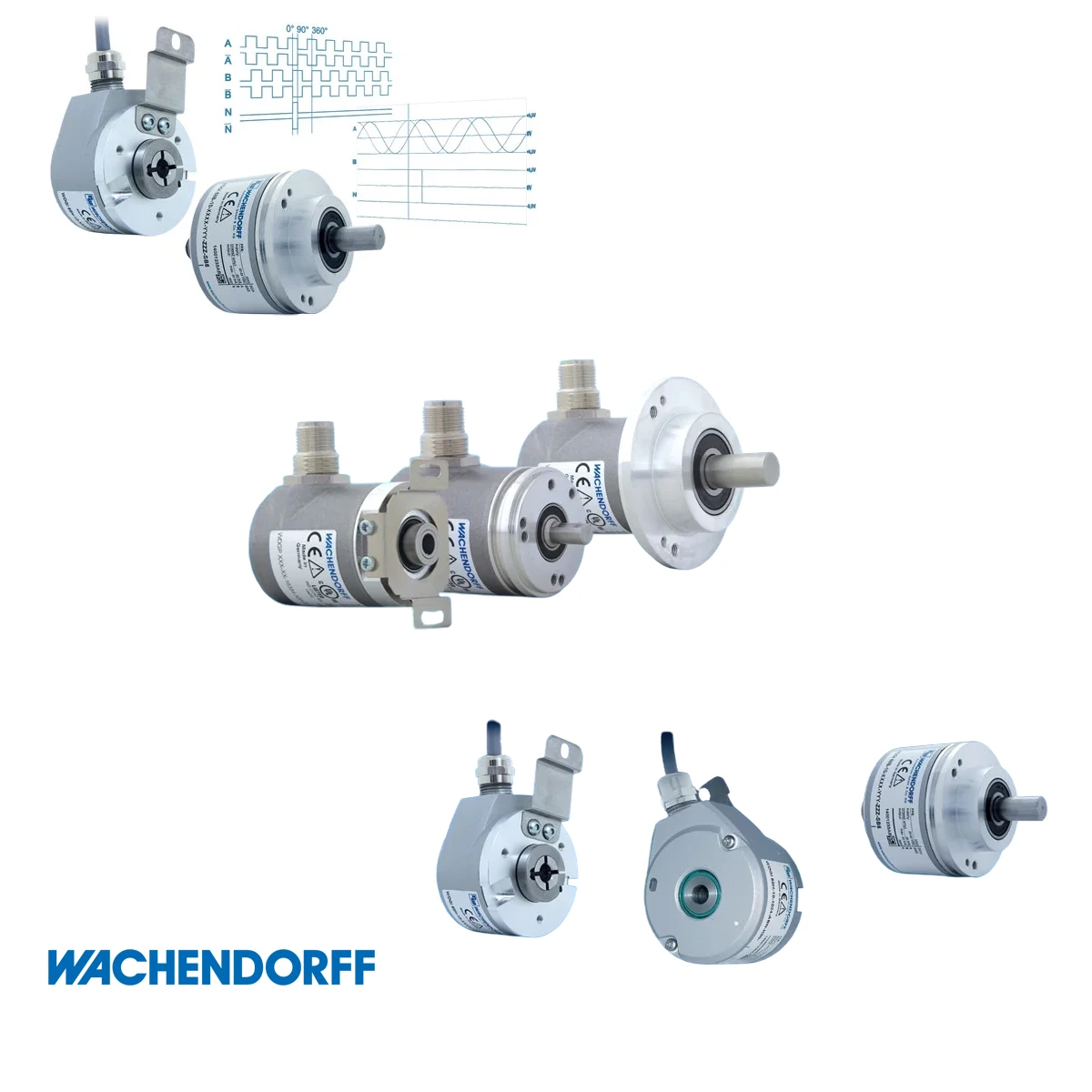

Επαυξητικοί Κωδικοποιητές (Παλμογεννήτριες) - WACHENDORFF
Πλεονεκτήματα
Πλεονεκτήματα | Περιγραφή |
|---|---|
Ευρεία γκάμα τεχνολογιών | Η κατηγορία καλύπτει οπτικούς και μαγνητικούς επαυξητικούς κωδικοποιητές για διαφορετικές απαιτήσεις εφαρμογής. |
Μεγάλη ευελιξία επιλογής | Διατίθενται shaft και hollow-shaft εκδόσεις, με διαφορετικά μεγέθη περιβλήματος και πολλές μηχανικές διαμορφώσεις. |
Υψηλή ακρίβεια μέτρησης | Οι κωδικοποιητές παρέχουν δύο μετατοπισμένα κατά 90° σήματα και παλμό μηδενός για αξιόπιστη ανίχνευση θέσης και φοράς περιστροφής. |
Υψηλή ανάλυση | Ανάλογα με τη σειρά, διατίθενται λύσεις έως 16.384 ppr, ενώ σε επιλεγμένες οπτικές σειρές φτάνουν έως 25.000 ppr. |
Παραμετροποίηση ανά εφαρμογή | Η σειρά WDGN επιτρέπει διαμόρφωση μέσω smartphone και NFC, ενώ προσφέρονται και διαφορετικά output circuits ανά οικογένεια. |
Στιβαρή μηχανική κατασκευή | Χρησιμοποιούνται διπλά, χωρίς τζόγο ρουλεμάν και ειδικό γράσο για υψηλές στροφές, φορτία και συνεχή λειτουργία. |
Διαθεσιμότητα διαφορετικών σημάτων εξόδου | Υπάρχουν εκδόσεις HTL, TTL, RS422 και σε επιλεγμένα μοντέλα sine/cosine για πιο εξειδικευμένες απαιτήσεις ελέγχου. |
Κατάλληλοι για βιομηχανικό περιβάλλον | Πολλά μοντέλα προσφέρουν προστασία έως IP67 και σχεδίαση κατάλληλη για απαιτητικές συνθήκες εγκατάστασης. |
Υποστήριξη προληπτικής συντήρησης | Σε επιλεγμένους οπτικούς κωδικοποιητές διατίθεται light reserve warning για έγκαιρη προειδοποίηση πτώσης της έντασης LED. |
Προδιαγραφές
Παράμετρος | Προδιαγραφές |
|---|---|
Κύριες σειρές | WDGN, WDGP, WDGI |
Βασικές εκδόσεις | Shaft encoders και hollow-shaft encoders |
Μεγέθη περιβλήματος | Shaft: 24/30 mm, 36 mm, 50 mm, 58 mm, 63/67 mm, 70/115 mm • Hollow shaft: 36/58 mm και 80/100/145 mm |
Τεχνολογία λειτουργίας | Οπτική σάρωση χωρίς επαφή ή μαγνητική σάρωση χωρίς επαφή, ανάλογα με τη σειρά και το output circuit |
Τύποι σημάτων | Square-wave και, σε επιλεγμένα μοντέλα WDGI, sine/cosine |
Ανάλυση | Έως 16.384 ppr στις σειρές WDGN και WDGP, και έως 25.000 ppr σε επιλεγμένα WDGI μοντέλα |
Ηλεκτρική μετατόπιση φάσης | Τυπικά 90° με καθορισμένα όρια σφάλματος ανά σειρά |
Τροφοδοσία | Ανάλογα με το output circuit, από 4,75 VDC έως 32 VDC |
Έξοδοι | HTL, TTL, RS422 και sinus 1 Vpp σε επιλεγμένες εκδόσεις |
Μέγιστη συχνότητα εξόδου | Τυπικά έως 600 kHz για HTL και έως 1 MHz για TTL στις WDGN / WDGP, ενώ σε επιλεγμένα WDG / WDGI κυκλώματα φτάνει έως 2 MHz |
Μέγιστο μήκος καλωδίου | Έως 100 m με καλώδιο Wachendorff, ενώ για sinus encoders αναφέρεται έως 150 m |
Φορτίο εξόδου | Έως 40 mA ανά κανάλι, ανάλογα με το κύκλωμα εξόδου |
Προστασία | Ανάλογα με τη σειρά και το output circuit: προστασία έναντι αντιστροφής πολικότητας, βραχυκυκλώματος ή και circuit protection |
Βαθμός προστασίας | Έως IP67 σε επιλεγμένα μοντέλα |
Πρόσθετες δυνατότητες | Set zero pulse, configurable HTL/TTL, CH4 σε επιλεγμένες εκδόσεις, light reserve warning σε ορισμένους οπτικούς encoder |
Τυπικές μηχανικές ιδιότητες | Διπλά ρουλεμάν χωρίς τζόγο, ειδικό γράσο μεγάλης αντοχής, σχεδίαση για υψηλές στροφές και μακροχρόνια φόρτιση |
Οι επαυξητικοί κωδικοποιητές της WACHENDORFF αποτελούν μια ολοκληρωμένη κατηγορία περιστροφικών αισθητήρων για ακριβή μέτρηση θέσης, ταχύτητας και φοράς περιστροφής σε βιομηχανικές εφαρμογές. Η σειρά περιλαμβάνει shaft και hollow-shaft εκδόσεις, με διαφορετικά μεγέθη περιβλήματος, τεχνολογία οπτικής ή μαγνητικής σάρωσης και επιλογές εξόδου square-wave ή, σε επιλεγμένα μοντέλα, sine/cosine. Στην ενιαία αυτή κατηγορία εντάσσονται οι σειρές WDGN, WDGP και WDGI, καλύπτοντας από configurable λύσεις μέσω NFC έως την κλασική industrial σειρά με υψηλή ανάλυση και αυξημένη ευελιξία εξόδων. Ανάλογα με το μοντέλο, διατίθενται αναλύσεις έως 16.384 ppr ή και 25.000 ppr, προστασία έως IP67, έξοδοι HTL, TTL ή RS422 και δυνατότητα καλωδίωσης έως 100 m, ενώ για sinus εκδόσεις αναφέρεται έως 150 m.
