Ηλεκτρομειωτήρες - MINI MOTOR

Ευρεία γκάμα τεχνολογιών

Η κατηγορία καλύπτει ηλεκτρομειωτήρες 24 V DC, μονοφασικούς και τριφασικούς ασύγχρονους, καθώς και τριφασικούς με ενσωματωμένο drive.

Ευελιξία επιλογής διάταξης

Διατίθενται ομοαξονικές και κοχλιοειδείς εκδόσεις, καθώς και λύσεις με επικυκλοειδές στάδιο για αυξημένους λόγους μετάδοσης.

Συμπαγής και ανθεκτική κατασκευή

Η σειρά έχει σχεδιαστεί για περιορισμένους χώρους εγκατάστασης, με στιβαρή μηχανολογική κατασκευή για βιομηχανική χρήση.

Ακριβής έλεγχος κίνησης

Οι εκδόσεις με ενσωματωμένο drive επιτρέπουν ακριβή έλεγχο στροφών και ροπής, με δυνατότητα εύκολης προσαρμογής στην εφαρμογή.

Ετοιμότητα για Industry 4.0

Οι σειρές DR / DR-BUS υποστηρίζουν σύγχρονα fieldbus και διευκολύνουν την ενσωμάτωση σε προηγμένα συστήματα αυτοματισμού.

Υψηλή αξιοπιστία λειτουργίας

Οι ασύγχρονες εκδόσεις διαθέτουν μόνωση κλάσης F, προστασία IP65, θερμική προστασία σε μονοφασικά μοντέλα και εξαρτήματα κατάλληλα για μακροχρόνια χρήση.

Μεγάλη διάρκεια ζωής μειωτήρα

Η χρήση σκληρυμένων οδοντώσεων, ρουλεμάν κυλίνδρων, λιπαντικού μεγάλης διάρκειας και στεγανοποιήσεων υψηλής θερμοκρασίας ενισχύει την αντοχή του συστήματος μετάδοσης.

Δυνατότητα παραμετροποίησης

Υπάρχουν διαθέσιμες επιλογές όπως φρένα, encoder, λιπαντικό NSF H1, ανοξείδωτος άξονας και βίδες, καθώς και διαφορετικές μορφές σύνδεσης.

Τύποι προϊόντων

Ηλεκτρομειωτήρες 24 V DC, ασύγχρονοι μονοφασικοί / τριφασικοί, τριφασικοί με ενσωματωμένο drive

Κύριες οικογένειες

Direct current 24V, Asynchronous singlephase / threephase, Asynchronous threephase with integrated drive

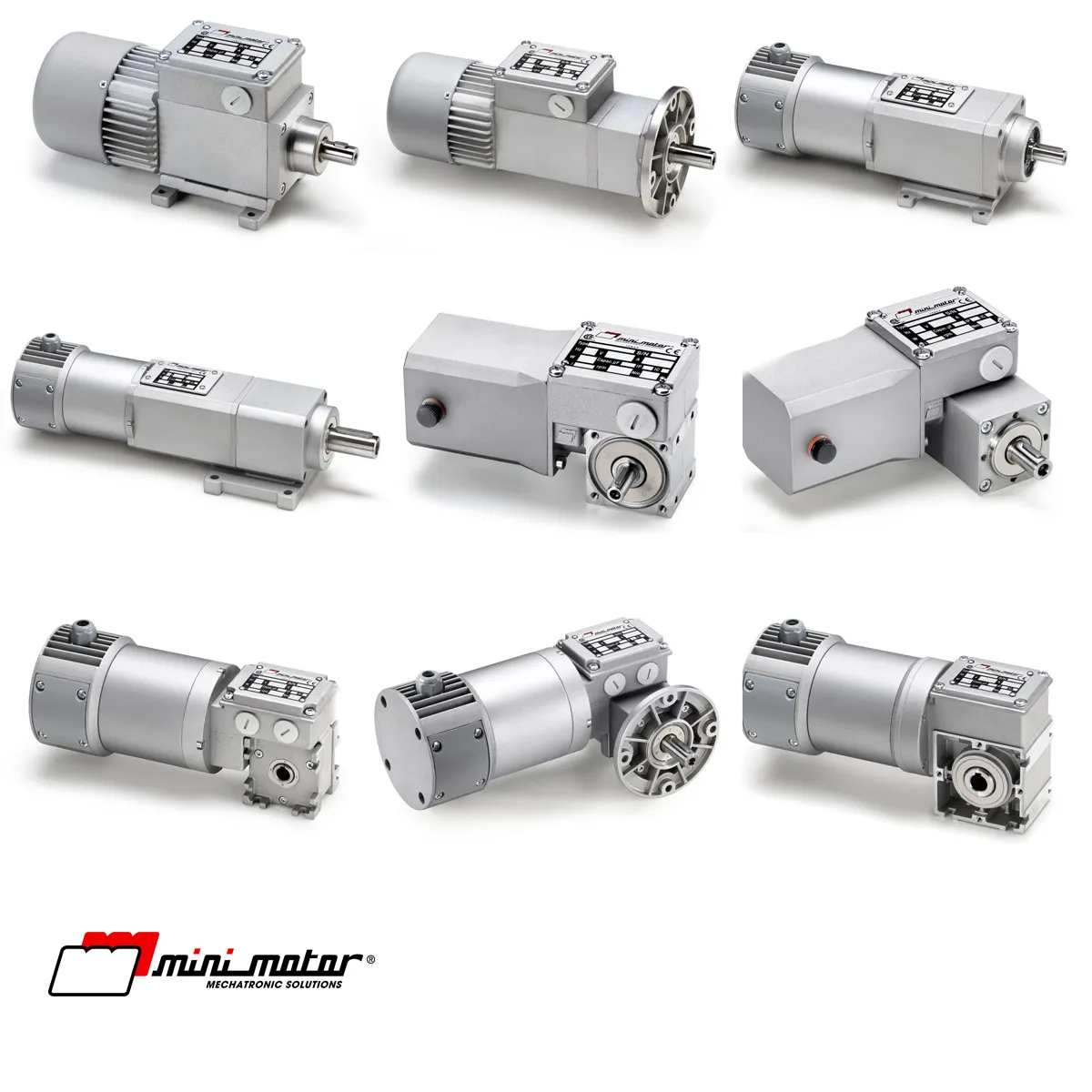

Ενδεικτικές σειρές 24 V DC

ACC, ACCE, PAC, PACE, BC2000-24MP, BCE2000-24MP, MCC, MCCE, PCC, PCCE

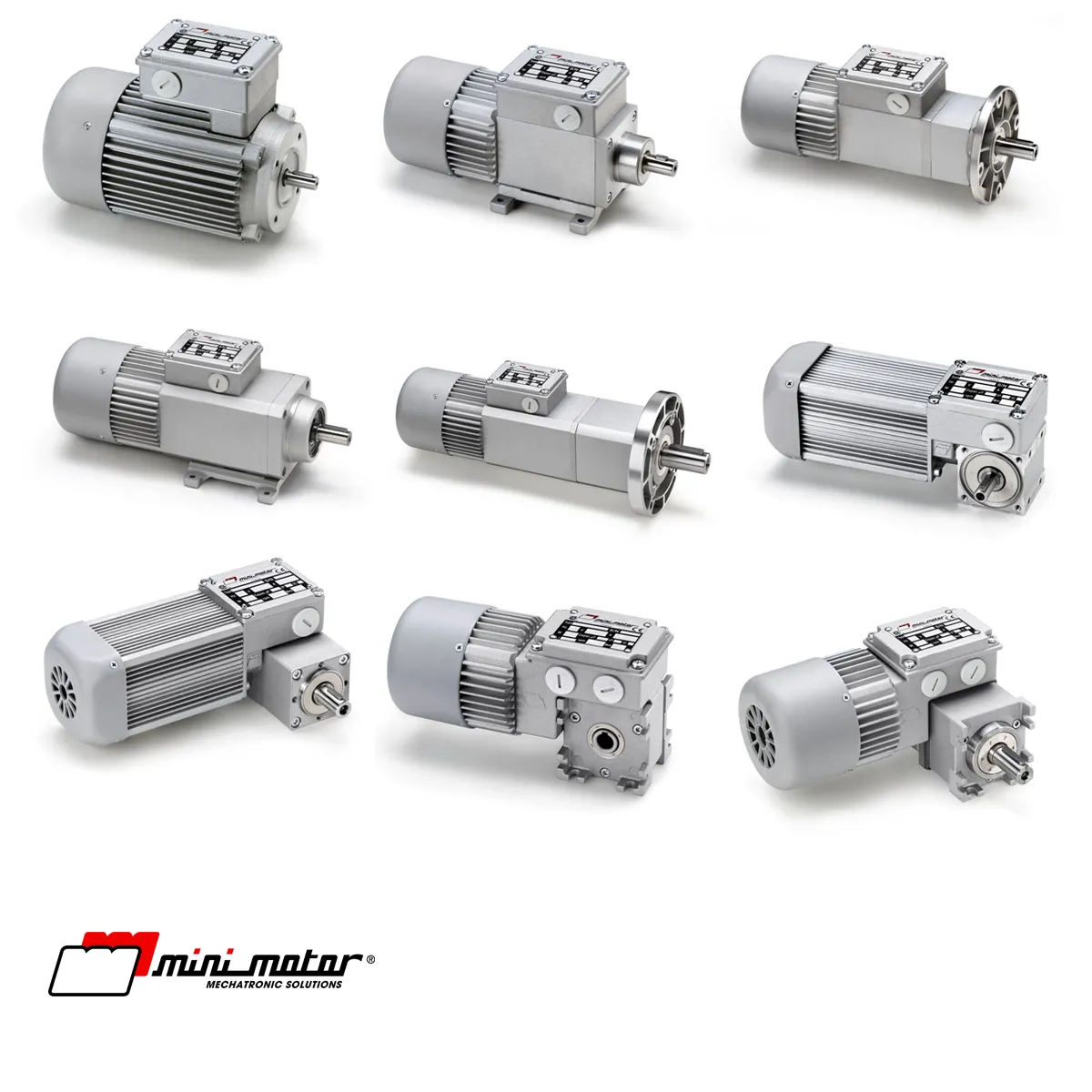

Ενδεικτικές σειρές ασύγχρονων

AM, AC, ACE, PA, PAE, BC2000, BCE2000, MC, MCE, PC, PCE, XC

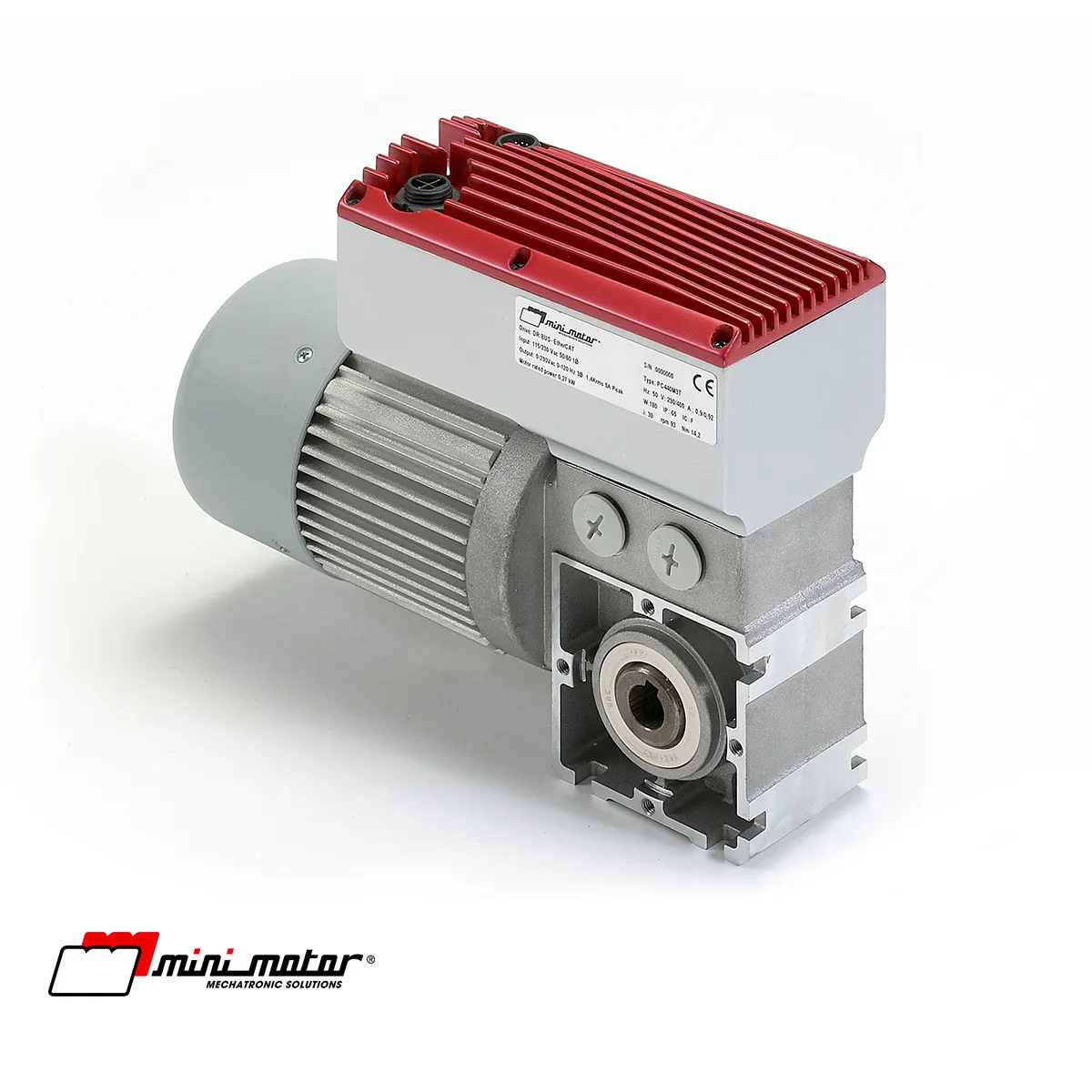

Ενδεικτικές σειρές με ενσωματωμένο drive

DRAM, DRAC, DRACE, DRPA, DRPAE, DRMC, DRMCE, DRPC, DRPCE

Τύποι μειωτήρα

Ομοαξονικός, κοχλιοειδής, με επικυκλοειδές στάδιο

Τύπος κινητήρα

Μονοφασικός ή τριφασικός ασύγχρονος, 2 ή 4 πόλων, αεριζόμενος, καθώς και εκδόσεις συνεχούς ρεύματος 24 V

Ισχύς

Ενδεικτικά από 10 W έως 740 W ανάλογα με τη σειρά, ενώ οι σειρές 24 V DC εμφανίζονται ενδεικτικά στα 37 W, 75 W και 150 W

Τάση τροφοδοσίας

24 VDC για τις σειρές συνεχούς ρεύματος, 230 VAC για μονοφασικές ασύγχρονες εκδόσεις, 230Δ / 400 VAC για τριφασικές, 115 V ή 230 V μονοφασική τροφοδοσία για τα integrated drive

Βαθμός προστασίας

IP65 σε επιλεγμένες ασύγχρονες σειρές

Κλάση μόνωσης

Κλάση F

Θερμική προστασία

Διαθέσιμη στα μονοφασικά ασύγχρονα μοντέλα

Υλικό κελύφους μειωτήρα

Χυτό αλουμίνιο υπό πίεση, με δεύτερο στάδιο από χάλυβα στις εκδόσεις με επικυκλοειδές στάδιο

Οδόντωση / έδραση

Σκληρυμένα γρανάζια που λειτουργούν πάνω σε ρουλεμάν κυλίνδρων

Λίπανση / στεγανοποίηση

Λιπαντικό μεγάλης διάρκειας και στεγανοποιήσεις κατάλληλες για υψηλές θερμοκρασίες

Ενδεικτικό εύρος λόγων μετάδοσης

Από περίπου 7,4 έως 441,9 στις σειρές AC και από 37 έως 1687,5 στις σειρές ACE, ανάλογα με το μοντέλο

Ενδεικτικό εύρος στροφών εξόδου

Από περίπου 378 rpm έως 3,1 rpm στις σειρές AC και από 75 rpm έως 0,6 rpm στις σειρές ACE

Ενδεικτικό εύρος ροπής

Από περίπου 0,4 έως 5,0 Nm στις σειρές AC και από 2,0 έως 23,5 Nm στις σειρές ACE

Ικανότητες integrated drive

Έξοδος 0–230 V / 0–150 Hz, ονομαστική υπερφόρτιση 200% για 5 s, sensorless vector control, έλεγχος ηλεκτρομαγνητικού φρένου 24 VDC 10 W

Επικοινωνία integrated drive

USB, EtherCAT, Ethernet/IP, PowerLink, ProfiNET, ενώ οι εκδόσεις DR-BUS υποστηρίζουν fieldbus επικοινωνία

Προαιρετικά

Φρένα KA / KB, encoder, NSF H1 λιπαντικό, ανοξείδωτες βίδες και άξονας
