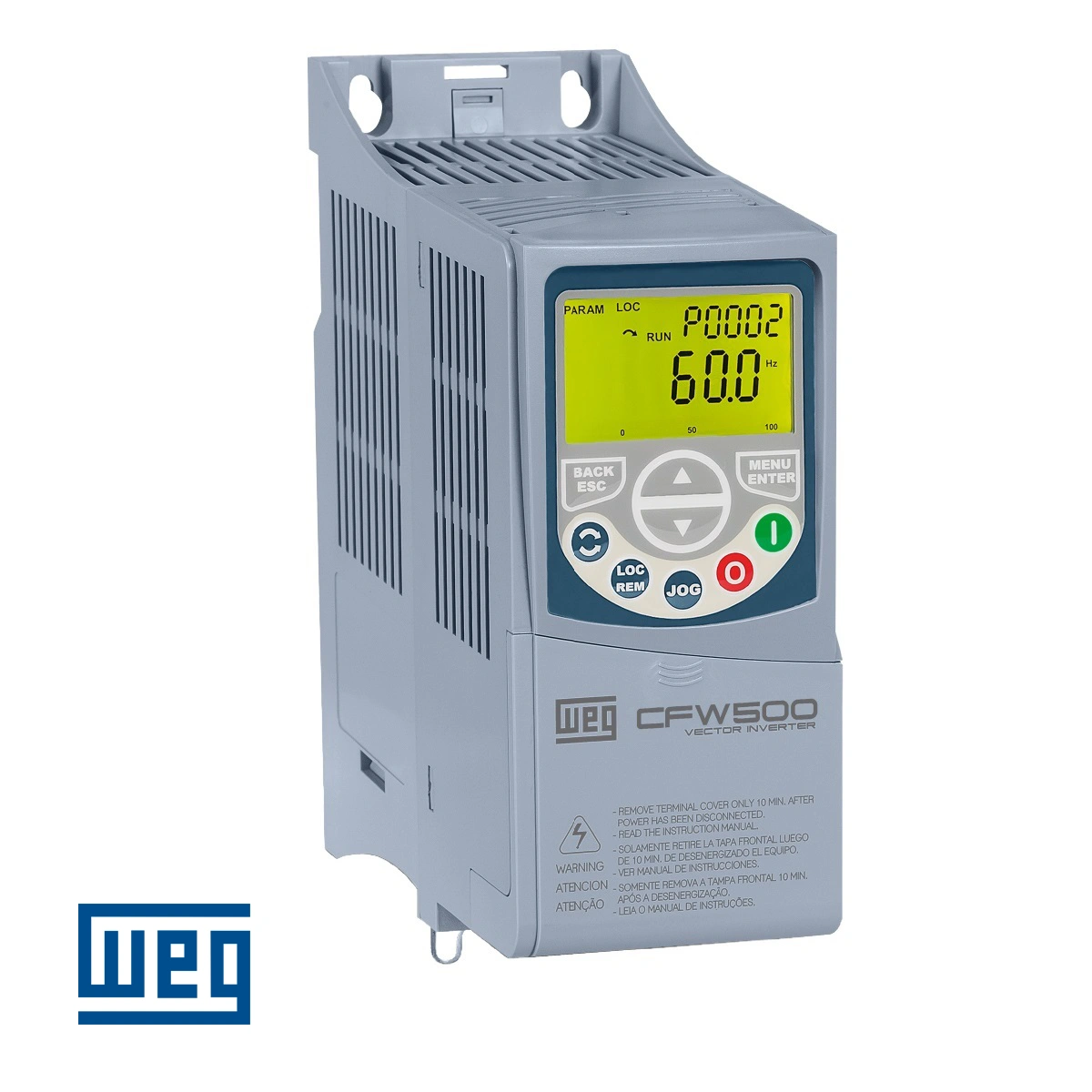

Inverter για OEM & Γενικής Χρήσης - WEG

Υψηλή απόδοση ελέγχου κινητήρα

Επιλογές ελέγχου V/F, VVW, sensorless, κλειστού βρόχου με encoder και έλεγχος κινητήρων μόνιμου μαγνήτη (VVW PM) για βέλτιστη συμπεριφορά σε διαφορετικά φορτία.

SoftPLC (ενσωματωμένες λειτουργίες PLC)

Επιτρέπει υλοποίηση λογικής/αυτοματισμών μέσα στον ίδιο τον μετατροπέα, μειώνοντας την ανάγκη για εξωτερικό PLC σε πολλές εφαρμογές.

Ενσωματωμένες λειτουργίες ασφάλειας

STO (Safe Torque Off) και SS1 (Safe Stop 1) μέσω plug-in module, για ευκολότερη συμμόρφωση σε απαιτήσεις ασφάλειας μηχανών.

Ευρεία συνδεσιμότητα

Plug-in επικοινωνίες για δημοφιλή βιομηχανικά δίκτυα (Fieldbus/Ethernet) και σειριακές διεπαφές, για πλήρη ενσωμάτωση σε γραμμές παραγωγής.

Plug-in επεκτασιμότητα (I/O, λειτουργίες, επικοινωνίες)

Επιλογή modules για επέκταση εισόδων/εξόδων, encoder, USB, καθώς και πρωτόκολλα Fieldbus, ώστε το σύστημα να “χτίζεται” πάνω στην εφαρμογή.

Έκδοση υψηλής προστασίας IP66 / NEMA 4x

Κατάλληλη για εγκαταστάσεις όπου απαιτείται προστασία από σκόνη/νερό, μειώνοντας την ανάγκη για πρόσθετο πίνακα/περίβλημα και το κόστος εγκατάστασης.

Αντοχή σε απαιτητικά περιβάλλοντα

Conformal coating 3C2 ως στάνταρ και 3C3 προαιρετικά για προστασία από διαβρωτικά/χημικά περιβάλλοντα.

Μείωση ΗΜ παρεμβολών

Δυνατότητα εσωτερικού RFI φίλτρου για περιορισμό υψηλής συχνότητας ηλεκτρομαγνητικών παρεμβολών.

Εύκολη εγκατάσταση & λειτουργία

Ενσωματωμένο HMI με LCD, ομαδοποιημένα μενού παραμέτρων, soft keys, RTC και δυνατότητα “κλωνοποίησης” ρυθμίσεων μέσω flash memory module.

Εργοστασιακά δοκιμασμένη αξιοπιστία

Έλεγχος 100% των μονάδων σε πλήρες φορτίο/μέγιστη θερμοκρασία, για υψηλή αξιοπιστία και μεγαλύτερο χρόνο ζωής.

Μοντέλο

CFW500 (Variable Speed Drive)

Εύρος ονομαστικού ρεύματος εξόδου

1,0 έως 211 A

Εύρος ισχύος (μέγ. κινητήρας – ενδεικτικά)

0,25 kW έως 132 kW (0.33 HP έως 175 HP)

Τάσεις τροφοδοσίας

200–240 VAC, 380–480 VAC, 500–600 VAC (ανά έκδοση)

Μέθοδοι ελέγχου

V/F (κλιμακωτός), VVW (διανυσματικός), sensorless, κλειστού βρόχου με encoder, VVW PM (κινητήρες μόνιμου μαγνήτη – με προϋποθέσεις firmware/μοντέλου)

Συχνότητα εξόδου

0 έως 500 Hz, ανάλυση 0,015 Hz

Τυπική απόδοση

≥97%

Απόδοση ρύθμισης ταχύτητας (ενδεικτικά)

V/F: 1% (με αντιστάθμιση ολίσθησης), VVW: 1%, sensorless: 0,5%, με encoder: 0,1%

Βαθμός προστασίας

IP20 (όλα τα μεγέθη) • NEMA Type 1 με kit • IP66 / NEMA 4x (μεγέθη A–C, 1,0 έως 59,2 A)

Είσοδοι (με στάνταρ plug-in)

1 αναλογική είσοδος (0–10 V / 0–20 mA / 4–20 mA) • 4 ψηφιακές είσοδοι (NPN/PNP, προγραμματιζόμενες)

Έξοδοι (με στάνταρ plug-in)

1 αναλογική έξοδος (0–10 V / 0–20 mA / 4–20 mA) • 1 ρελέ (NO/NC) • 1 τρανζιστορική έξοδος (open sink)

Τροφοδοσίες βοηθητικές

24 VDC (έως 150 mA, κοινό όριο με φορτία) • 10 VDC (έως 2 mA)

Επικοινωνίες / Πρωτόκολλα

Plug-in Fieldbus: Modbus-RTU, CANopen, DeviceNet, Profibus-DP, EtherNet/IP, EtherNet Dual Port, Modbus-TCP, PROFINET IO, BACnet, SymbiNet • Θύρες: USB, RS485, RS232 (ανά module/έκδοση)

Προστασίες

Υπερένταση/βραχυκύκλωμα (φάση-φάση & φάση-γείωση), υπό/υπέρταση, υπερθέρμανση ψύκτρας, υπερφόρτιση κινητήρα, υπερφόρτιση IGBT, εξωτερικό σφάλμα/συναγερμός, σφάλμα προγραμματισμού

Θερμοκρασία περιβάλλοντος (ενδεικτικά)

IP20/NEMA1 (A–E): -10 έως 40°C (σε συγκεκριμένες συνθήκες εγκατάστασης) ή έως 50°C χωρίς RFI φίλτρο • IP20 (F/G): έως 40–45°C • IP66: 0 έως 40°C

Επικάλυψη κυκλωμάτων

3C2 στάνταρ, 3C3 προαιρετικά (extra coating)

Εγκατάσταση

Επιτοίχια ή DIN rail, δυνατότητα side-by-side (ανά συνθήκες/έκδοση)
