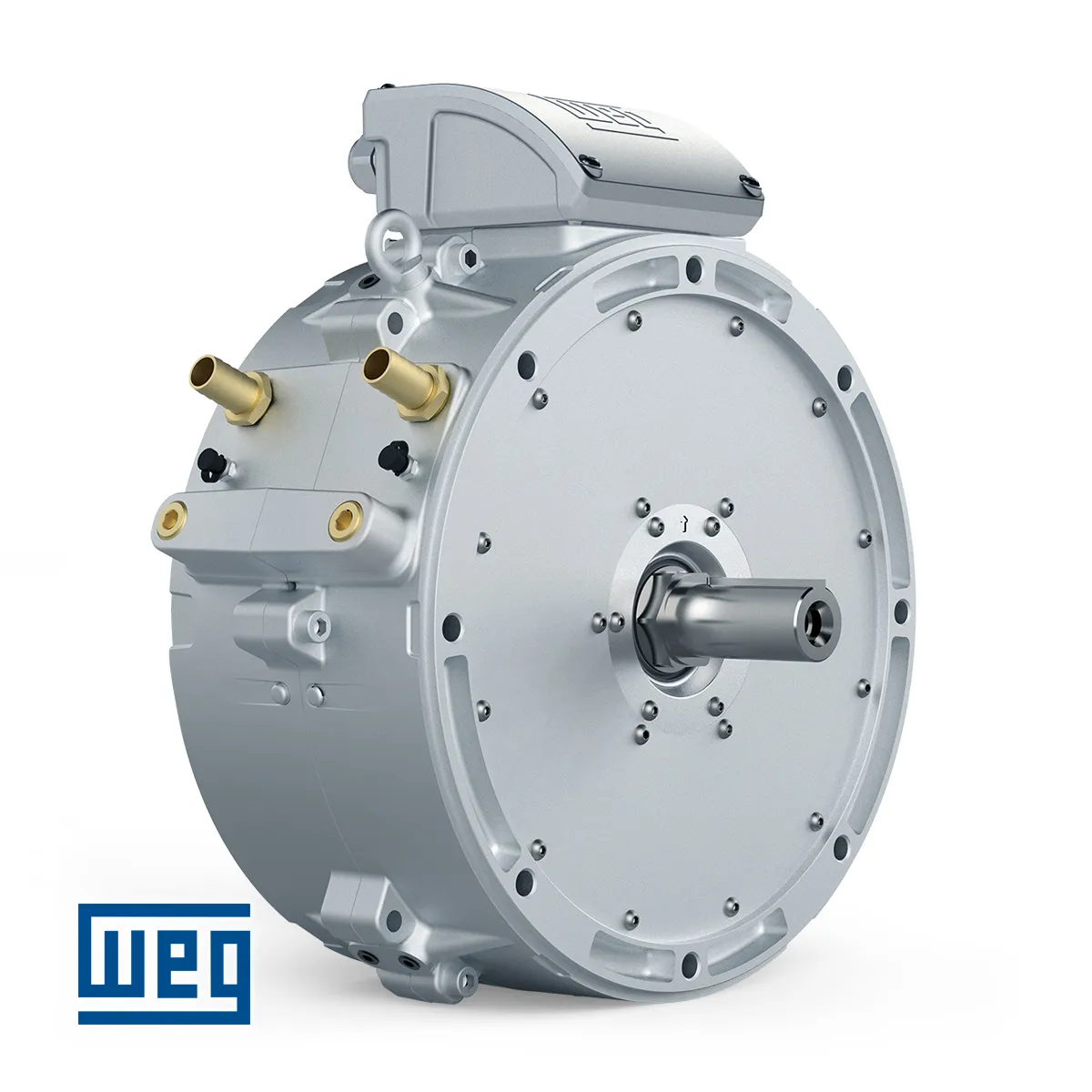

Κινητήρας Αξονικής Ροής (Axial Flux) - WEG
Πλεονεκτήματα
Πλεονεκτήματα | Περιγραφή |
|---|---|
Τεχνολογία αξονικής ροής | Σύγχρονη σχεδίαση για υψηλή απόδοση σε συμπαγές “package”. |
Συμπαγής σχεδιασμός (downsizing) | Μικρότερες διαστάσεις/όγκος για ευκολότερη ενσωμάτωση σε μηχανές/μονάδες OEM. |
Μείωση κόστους logistics | Μικρότερο μέγεθος → ευκολότερη μεταφορά/αποθήκευση. |
Βιωσιμότητα | Συμβολή στη μείωση εκπομπών CO₂ σε όλη την αλυσίδα παραγωγής. |
Πολύ ευρύ εύρος στροφών | Λειτουργία σε μεγάλο εύρος rpm (ανά μέγεθος πλαισίου). |
Υψηλή ενεργειακή απόδοση | Κλάση απόδοσης IE5 (IEC SF 1,00). |
Μεγάλο εύρος σταθερής ροπής | Constant torque range 1000:1. |
Σταθερή ισχύς πάνω από ονομαστική ταχύτητα | Constant power range έως 1,3× της ονομαστικής ταχύτητας. |
Σχεδιασμένος για OEM | Υψηλός βαθμός ευελιξίας/κλιμάκωσης για νέες εφαρμογές. |
Προδιαγραφές
Παράμετρος | Τιμή / Εύρος |
|---|---|
Κατηγορία | W80 AXgen – Κινητήρας Αξονικής Ροής (Axial Flux) |
Πλαίσια (frames) | 160 • 180 • 200 • 225 • 250 |
Εύρος ταχύτητας (rpm) | 1500 έως 7500 (ανά frame: 160: έως 7500 • 180: έως 5800 • 200: έως 5200 • 225: έως 4700 • 250: έως 3700) |
Ροπή (Nm) | 32,5 έως 637 Nm (ανά frame) |
Απόδοση | IE5 (IEC SF 1,00) |
Voltage (στον πίνακα δεδομένων) | 400 V |
Στροφές αναφοράς στον πίνακα | 1500 rpm και 3000 rpm (ανά frame) |
Ισχύς (kW) | 5,5 έως 200 kW (ανά frame/στροφές) |
Βαθμός απόδοσης (η) | 93,4% έως 97,2% (ανά frame/στροφές) |
Μάζα | 25,2 έως 135,3 kg |
Ροπή αδράνειας | 0,0085 έως 0,1760 kg·m² |
Λειτουργικό εύρος | Constant torque range: 1000:1 • Constant power range: 1,3× nominal speed |
Σύστημα ψύξης (ρευστό) | Νερό (π.χ. φρέσκο, απιονισμένο κ.λπ.) και λάδι (ISO VG έως 46) |
Παροχή ψυκτικού | 5 έως 15 l/min |
Πίεση εισόδου | έως 10 bar |
Σημείωση | Για στροφές εκτός των αναφερόμενων εύρων απαιτείται επικοινωνία με WEG. |
Ο W80 AXgen είναι ένας κινητήρας τεχνολογίας αξονικής ροής, σχεδιασμένος κυρίως για OEM κατασκευαστές που θέλουν να υλοποιήσουν νέες ιδέες σε πιο συμπαγείς και αποδοτικές λύσεις. Ο compact σχεδιασμός επιτρέπει downsizing του εξοπλισμού, μειώνοντας logistics/μεταφορικά κόστη και συμβάλλοντας στη μείωση εκπομπών CO₂ σε όλη την παραγωγική αλυσίδα. Παράλληλα προσφέρει IE5 απόδοση, πολύ ευρύ εύρος στροφών, και δυνατότητα λειτουργίας σε σταθερή ροπή (constant torque) σε μεγάλο εύρος.
Για περισσότερες πληροφορίες, πιστοποιήσεις, ενημερωτικά φυλλάδια, εγχειρίδια χρήσης και καταλόγους σας προσκαλούμε να επισκεφθείτε τον ιστότοπο του κατασκευαστή στον παρακάτω σύνδεσμο:
