Λύσεις Servo / Brushless Υψηλών Επιδόσεων - MINI MOTOR

Υψηλή αναλογία ισχύος προς βάρος

Η τεχνολογία brushless προσφέρει υψηλή απόδοση σε συμπαγείς διαστάσεις, κατάλληλη για δυναμικές εφαρμογές κίνησης.

Πλήρης ηλεκτρονικός έλεγχος

Υποστηρίζεται ακριβής έλεγχος ταχύτητας, θέσης, ροπής και homing για εφαρμογές motion control.

Μειωμένη μηχανική φθορά

Η brushless αρχιτεκτονική περιορίζει τη φθορά και συμβάλλει σε μεγαλύτερη διάρκεια ζωής και χαμηλότερες ανάγκες συντήρησης.

Υψηλή αξιοπιστία και χαμηλός θόρυβος

Η κατηγορία έχει σχεδιαστεί για ομαλή λειτουργία, χαμηλά επίπεδα θορύβου και μακροχρόνια σταθερή απόδοση.

Ενσωματωμένο drive

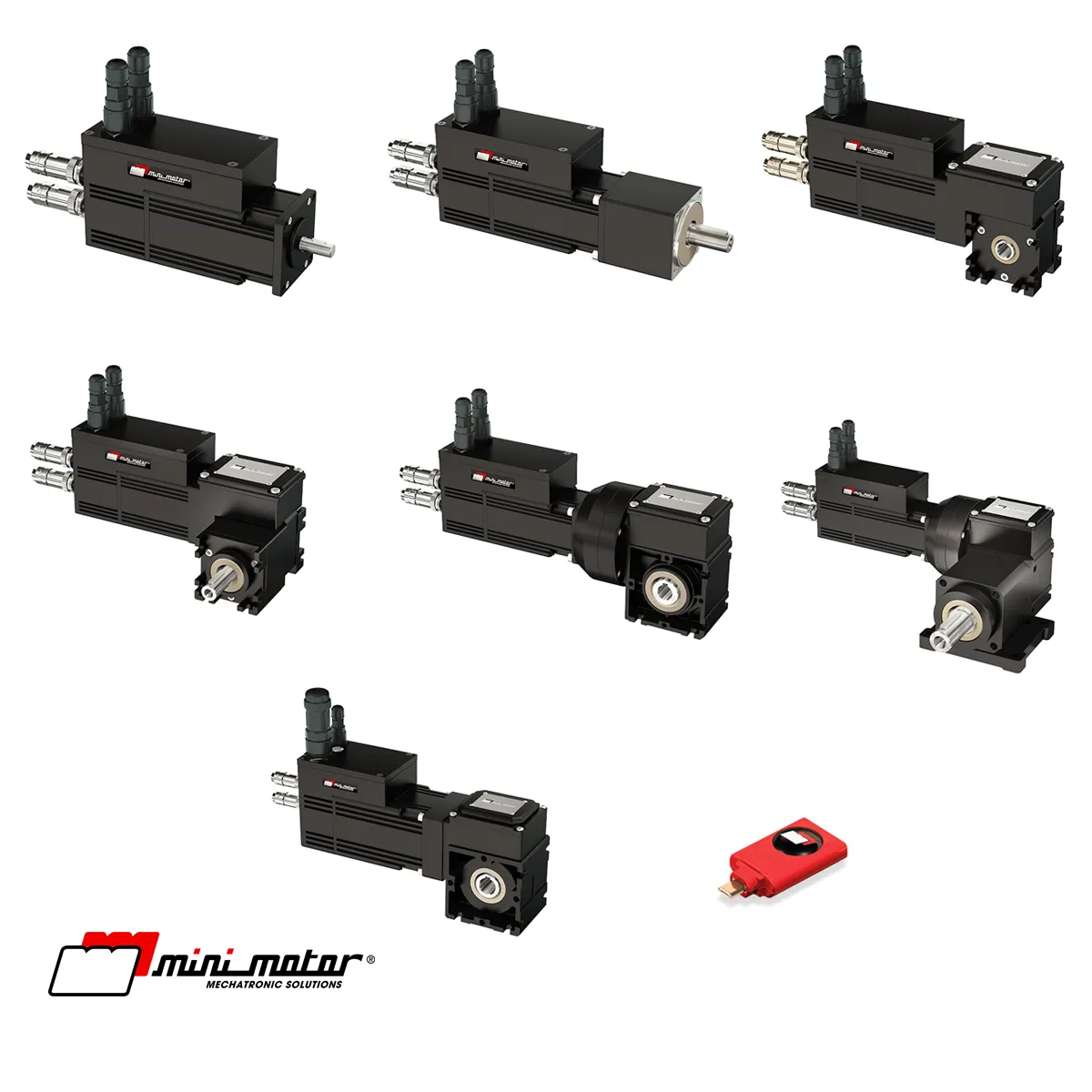

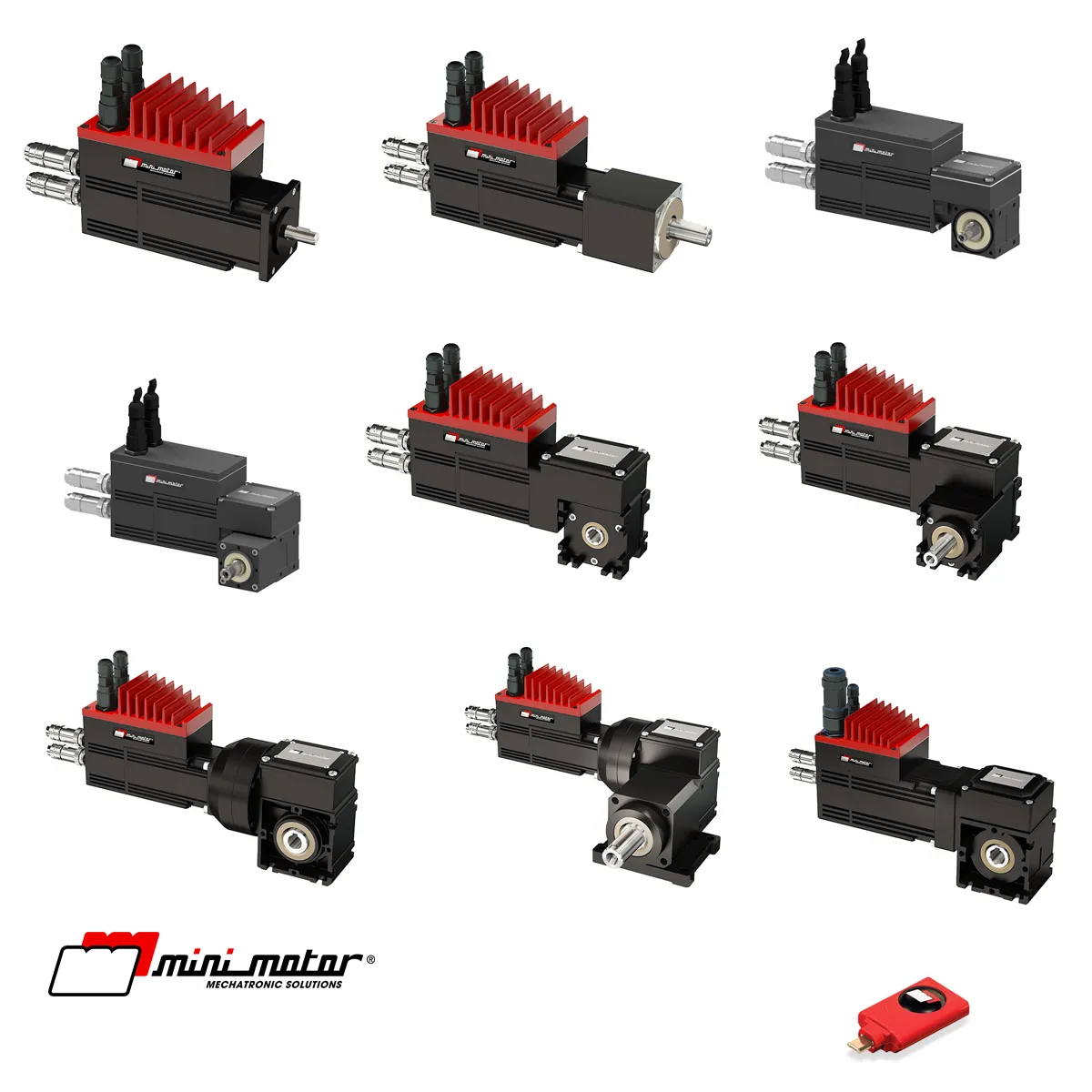

Οι σειρές DBS / WDBS ενσωματώνουν τον έλεγχο κίνησης στο ίδιο σώμα του κινητήρα ή ηλεκτρομειωτήρα, απλοποιώντας την εγκατάσταση.

Απόλυτος πολυστροφικός encoder

Οι σερβοκινητήρες διαθέτουν multi-turn absolute encoder για ακριβή αναφορά θέσης και προηγμένο έλεγχο.

Προηγμένη συνδεσιμότητα

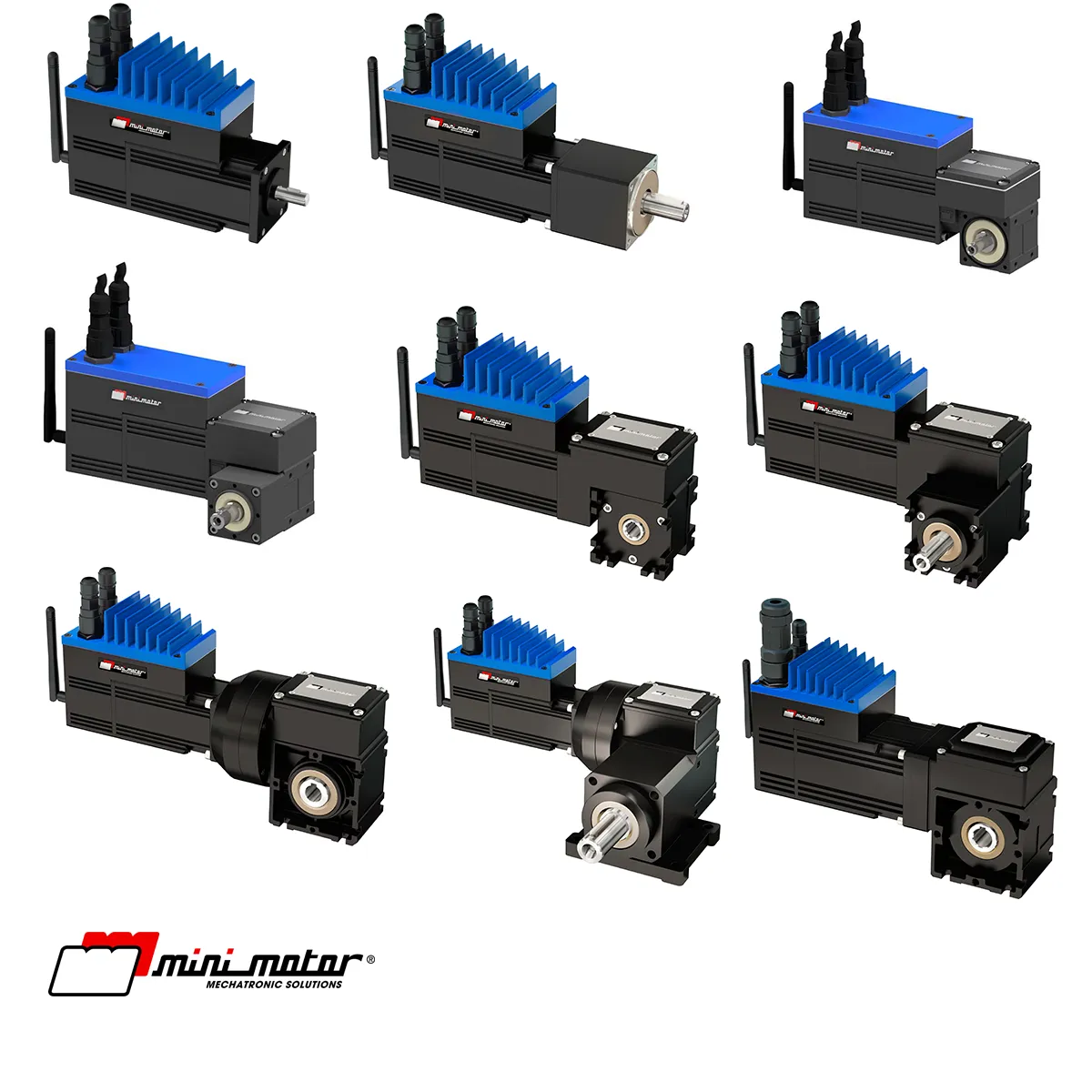

Υποστηρίζονται έως 6 fieldbus, ενώ οι WDBS εκδόσεις προσθέτουν wireless fieldbus για μεγαλύτερη ευελιξία ενσωμάτωσης.

Επιλογές για S1 και S3 λειτουργία

Η κατηγορία καλύπτει τόσο συνεχή λειτουργία όσο και διακοπτόμενη περιοδική λειτουργία, ανάλογα με την εφαρμογή.

Διαθεσιμότητα μειωτήρων πολλών τύπων

Περιλαμβάνονται εκδόσεις brushless motor, επικυκλοειδούς σερβοηλεκτρομειωτήρα και κοχλιοειδούς σερβοηλεκτρομειωτήρα, με ή χωρίς επιπλέον επικυκλοειδές στάδιο.

Κατάλληλοι για Industry 4.0

Η συνδυασμένη αρχιτεκτονική κινητήρα, drive, encoder και επικοινωνίας καθιστά τη σειρά ιδιαίτερα κατάλληλη για σύγχρονους αυτοματισμούς.

Κύρια κατηγορία

Servo / brushless λύσεις υψηλών επιδόσεων

Βασικές γραμμές προϊόντων

BS Line, DBS-S1 Line, DBS-S3 Line, WDBS-S1 Line, WDBS-S3 Line

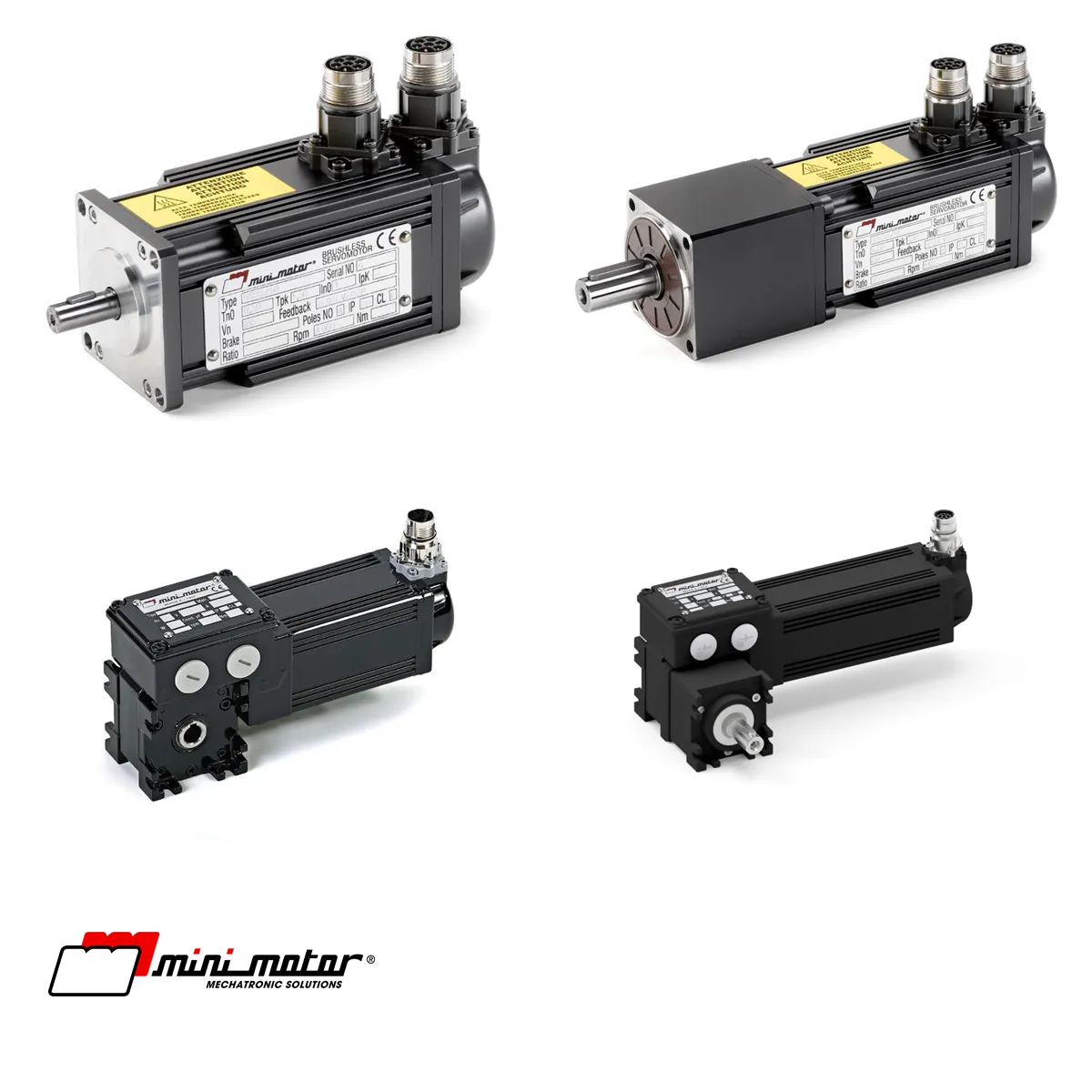

Ενδεικτικές υποσειρές BS

BS, BSE, MCBS, MCEBS

Ενδεικτικές υποσειρές DBS / WDBS

DBS, DBSE, BCDBS, BCEDBS, MCDBS, MCEDBS, PCDBS, PCEDBS, XCDBS, καθώς και οι αντίστοιχες wireless εκδόσεις WDBS, WDBSE, BCWDBS, BCEWDBS, MCWDBS, MCEWDBS, PCWDBS, PCEWDBS, XCWDBS

Τεχνολογία κινητήρα

Brushless σερβοκινητήρας, 4 πόλων, ημιτονικής λειτουργίας

Τροφοδοσία

24 / 48 VDC

Τύπος encoder

Απόλυτος encoder 12 Bit single-turn / 20 Bit multi-turn

Τρόποι λειτουργίας

Έλεγχος ταχύτητας, θέσης, ροπής, homing, με CSP ως προαιρετική δυνατότητα

Τύπος λειτουργίας εγκατάστασης

S1 συνεχής λειτουργία και S3 διακοπτόμενη περιοδική λειτουργία

Βαθμός προστασίας

IP65

Κλάση μόνωσης

Κλάση F

Ψύξη

Φυσική ψύξη

Θερμοκρασία λειτουργίας

0 έως 40 °C

Θερμοκρασία αποθήκευσης

-20 έως 60 °C

Επικοινωνία service

USB

Διαθέσιμα πρωτόκολλα επικοινωνίας

EtherCAT, EtherNet/IP, Powerlink, ProfiNET, CANopen / Modbus, ενώ στις WDBS σειρές διατίθεται και wireless fieldbus

Ψηφιακές / αναλογικές είσοδοι

Ψηφιακές είσοδοι pnp, αναλογική είσοδος 0–10 VDC / -10 έως +10 VDC, με προαιρετικές εκδόσεις 4–20 mA / 0–20 mA

Προστασίες

Αντιστροφή πολικότητας, υπερένταση, υπέρταση, υπόταση, υπερθέρμανση, υπερφόρτωση, σφάλμα μνήμης, σφάλμα επικοινωνίας

Ενδεικτικό εύρος ισχύος

Από 44 W έως 630 W, ανάλογα με τη σειρά και τη διαμόρφωση

Ενδεικτική ονομαστική ταχύτητα κινητήρα

Έως 3000 rpm στις σειρές servo motor

Ενδεικτικό εύρος ταχύτητας εξόδου

Περίπου από 14 έως 600 rpm σε geared εκδόσεις, ανάλογα με τον μειωτήρα και τον λόγο μετάδοσης

Ενδεικτικό εύρος ροπής

Από 0,4 Nm έως 70,8 Nm σε S1 και έως 105 Nm σε S3, ανάλογα με το μοντέλο

Τύποι μειωτήρα

Επικυκλοειδής, κοχλιοειδής, κοχλιοειδής με πρόσθετο επικυκλοειδές στάδιο

Υλικά / κατασκευή μειωτήρα

Ανάλογα με τη σειρά: χαλύβδινο σώμα ακριβείας με νιτρωμένα γρανάζια ή σώμα από χυτό αλουμίνιο με κοχλία από σκληρυμένο χάλυβα και στεφάνη από CARO bronze

Προαιρετικά

Φρένο K, STO, πρόσθετες έξοδοι / αξεσουάρ, γωνιακοί ή καλωδιωμένοι σύνδεσμοι, λιπαντικό NSF H1, hardware / software options
