Μετατροπείς AC/DC - ENERTRONICA SANTERNO

Κάλυψη απαιτητικών DC εφαρμογών

Λύσεις για DC κινητήρες και ειδικά φορτία (π.χ. γαλβανικές διεργασίες, ηλεκτρομαγνήτες), με δυνατότητα επιλογής κατάλληλου μοντέλου/διαμόρφωσης.

2 ή 4 τεταρτημόρια λειτουργίας (DCREG)

DCREG2 για λειτουργία κινητήρα/πέδησης σε 2 τεταρτημόρια και DCREG4 για πλήρη αναστρεψιμότητα (motor/brake και στις 2 κατευθύνσεις) με έλεγχο ταχύτητας ή ροπής.

Έτοιμη προσαρμογή & λιγότερα σφάλματα commissioning

Autotuning ρεύματος/ταχύτητας και autotuning πεδίου (field) για ταχύτερη εκκίνηση και πιο σταθερή ρύθμιση.

Πολλαπλές επιλογές ανατροφοδότησης

Υποστήριξη feedback μέσω ταχογεννήτριας, encoder ή armature feedback, με αυτόματη εναλλαγή σε περίπτωση βλάβης (όπου εφαρμόζεται).

Πλούσιες I/O και αυτοματισμοί

Αναλογικές/ψηφιακές είσοδοι-έξοδοι, προγραμματιζόμενες έξοδοι ρελέ και βοηθητικές τάσεις για εύκολη ενσωμάτωση σε πίνακες.

Συνδεσιμότητα σε PLC/SCADA

Προαιρετικές επικοινωνίες RS232/RS485 και επιλογές fieldbus (ανά μοντέλο/διαμόρφωση) για δικτύωση και απομακρυσμένο έλεγχο.

Προστασία από υπερτάσεις σε εφαρμογές ηλεκτρομαγνητών

Η CU400 προστατεύει το DCREG4 όταν «ανοίγει» απρόσμενα το κύκλωμα ρεύματος του μαγνήτη, περιορίζοντας την υπέρταση μέσω RC clamping.

Απλή και οικονομική λύση για αναλογικούς DC κινητήρες (AMS90)

Ημι-ελεγχόμενος μονοφασικός μετατροπέας AC/DC για armature + field, με βασικές ρυθμίσεις, ενδείξεις LED και αναλογικές εξόδους ταχύτητας/ρεύματος.

Μοντέλα κατηγορίας

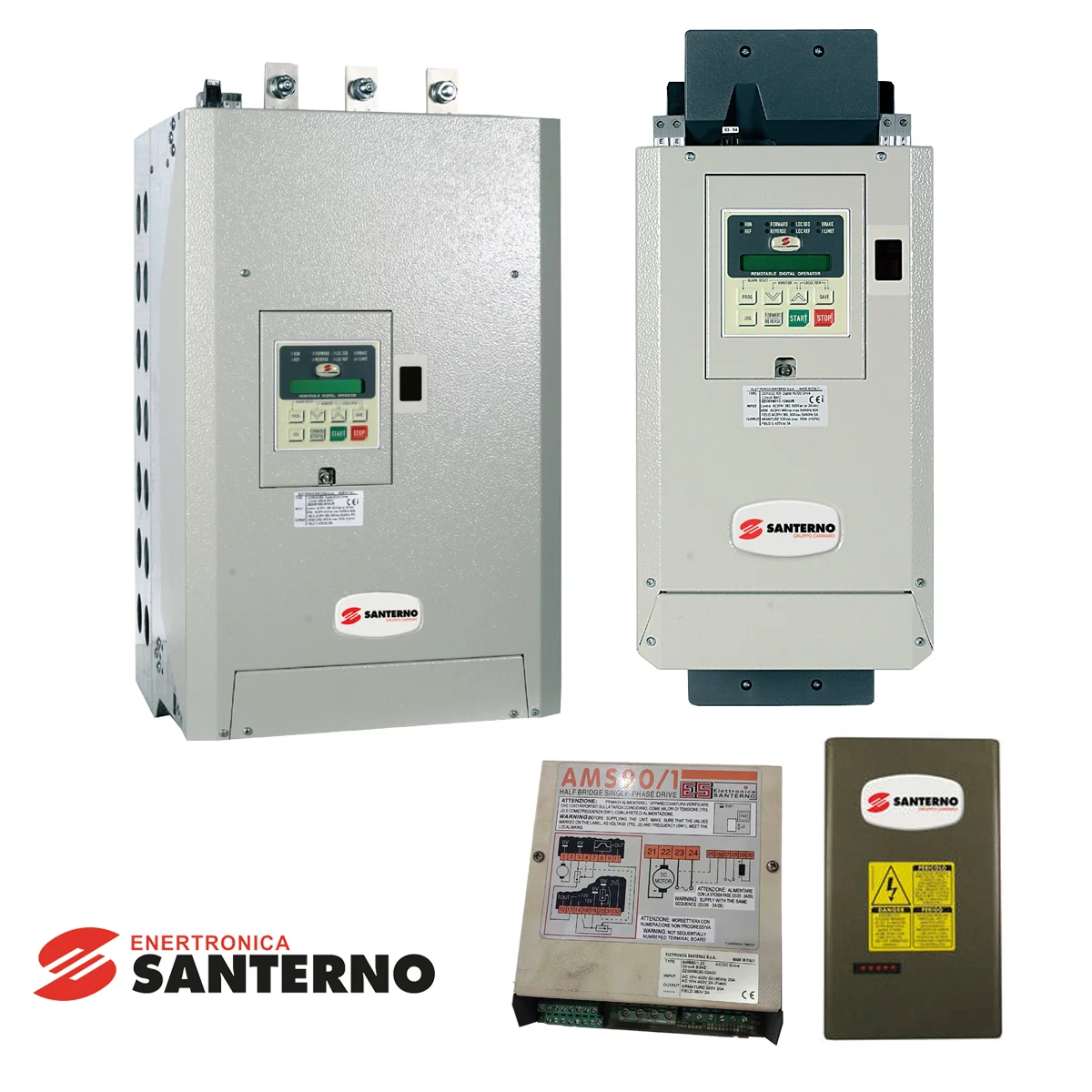

DCREG (DCREG2 / DCREG4) • CU400 (clamping unit για DCREG4) • AMS90

Τύπος

DCREG: Ψηφιακός μετατροπέας AC/DC (θυρίστορ) για DC κινητήρες/φορτία υψηλής αυτεπαγωγής • CU400: μονάδα clamping προστασίας • AMS90: ημι-ελεγχόμενος μονοφασικός μετατροπέας AC/DC

Τεταρτημόρια λειτουργίας

DCREG2: 2 τεταρτημόρια • DCREG4: 4 τεταρτημόρια • AMS90: έλεγχος ταχύτητας/ροπής για αναλογικούς DC κινητήρες

Εύρος ρεύματος / ισχύος (DCREG)

10–4500 A (περίπου 2,4–3200 kW)

Τροφοδοσία ισχύος (DCREG)

Power section: 3× 440 / 500 / 600 / 690 Vac • Field section: 1× 200–500 Vac • Control section: 1× 380–500 Vac ή 24 Vdc (ανά έκδοση)

Τάση οπλισμού (Armature, DCREG)

DCREG2: 530/600/720/800 Vdc • DCREG4: 460/520/630/720 Vdc (ανά κλάση τάσης)

Υπερφόρτιση (DCREG)

Έως 150% για 60 s κάθε 10 λεπτά (ενδεικτικά)

I/O (DCREG)

4 αναλογικές είσοδοι • 4 προγραμματιζόμενες αναλογικές έξοδοι • 8 ψηφιακές είσοδοι • 5 προγραμματιζόμενες έξοδοι ρελέ • διπλή είσοδος encoder

Επικοινωνία (DCREG)

Προαιρετικά RS232/RS485 • προαιρετικά fieldbus (π.χ. Profibus DP, DeviceNet, InterBus, CANopen, ControlNet, Ethernet+IT, Lonworks κ.ά.)

CU400 – λειτουργία

Προστασία DCREG4 από υπερτάσεις λόγω απότομου ανοίγματος κυκλώματος ηλεκτρομαγνήτη • εσωτερικό RC clamping (πυκνωτής + αντίσταση) • σύνδεση απευθείας στην πλευρά DC του μετατροπέα

Τροφοδοσία / έξοδος (AMS90)

Μονοφασική τροφοδοσία 230/400 Vac (jumper), επιλογή 50/60 Hz (DIP-switch) • τάση οπλισμού 0…280 Vdc (για δίκτυο 400 Vac)

Αναφορές & I/O (AMS90)

Αναφορά 0…10 Vdc (direct + ramp) ή 4…20 mA (jumper) • αναλογικές έξοδοι 0…10 Vdc για ταχύτητα (V OUT) και ρεύμα οπλισμού (I OUT) • είσοδος RUN/STAND BY • έξοδος ρελέ “zero speed”

Βαθμός προστασίας (AMS90)

IP20 • 0–40°C (με derating), υγρασία 20–90% (μη συμπυκνωτική), υψόμετρο έως 1000 m (με derating)
