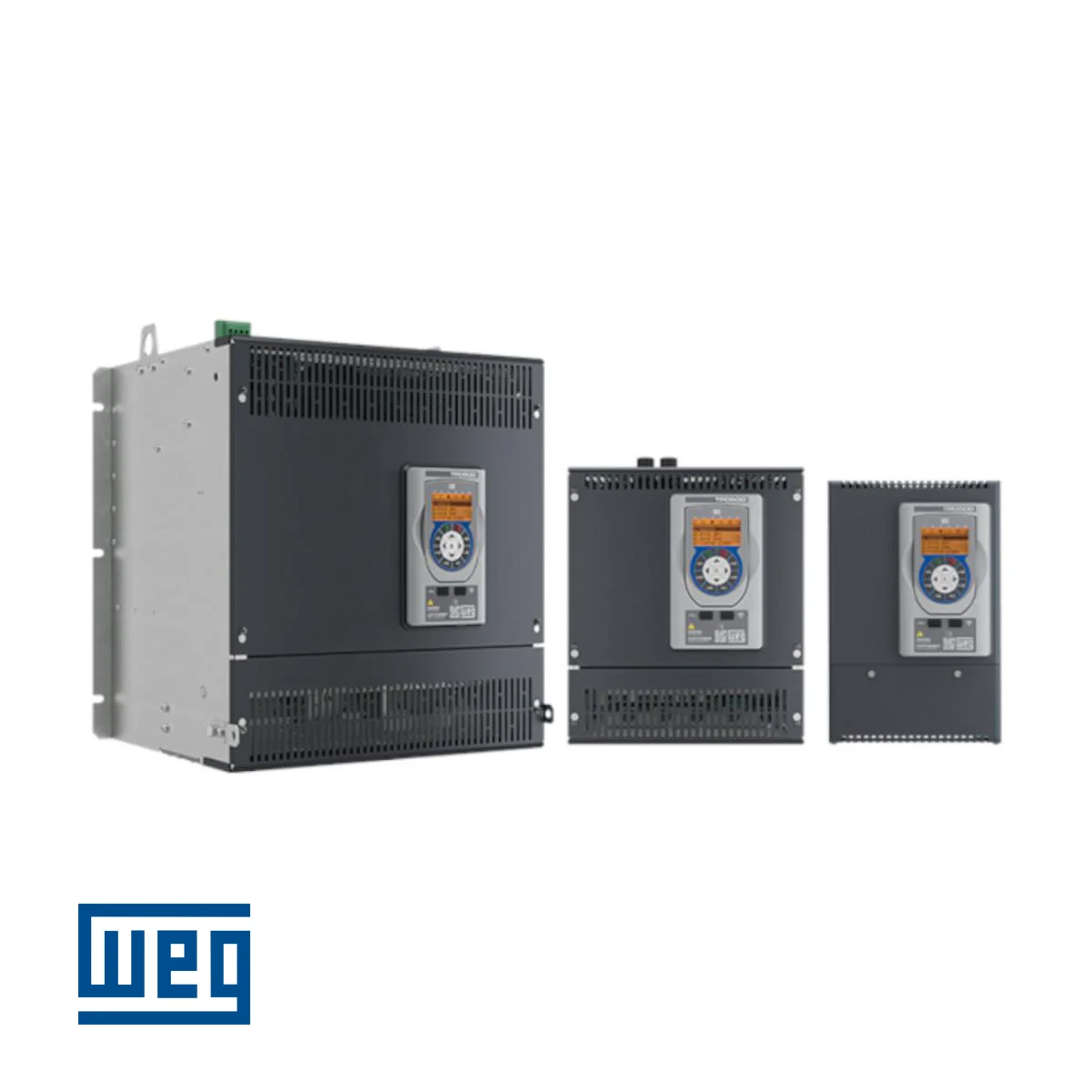

Μετατροπείς AC/DC - WEG

Έλεγχος DC κινητήρων 2 & 4 τεταρτημορίων

Επιλογή διαμόρφωσης 2B/4B για εφαρμογές που απαιτούν έλεγχο ροπής/ταχύτητας και, όπου χρειάζεται, αναγεννητική λειτουργία.

Ιδανικό για εκσυγχρονισμό (revamping)

Μπορεί να αντικαταστήσει παλαιότερα DC drives, κρατώντας το υπάρχον μοτέρ/διάταξη μηχανής, με σύγχρονες επιδόσεις και επικοινωνίες.

Μεγάλο εύρος ισχύος μέσω ρεύματος εξόδου

Καλύπτει από μικρές έως πολύ μεγάλες εφαρμογές (με δυνατότητα μεγαλύτερων μεγεθών κατόπιν αιτήματος).

Ενσωματωμένος έλεγχος πεδίου (Field)

Ενσωματωμένος ρυθμιστής διέγερσης (field controller/regulator) για ολοκληρωμένο έλεγχο armature + field.

Ευελιξία αρχιτεκτονικής ισχύος

Διατίθεται ως compact λύση ή/και με μονάδα ελέγχου για διαχείριση εξωτερικής γέφυρας θυρίστορ (για προσαρμοσμένες δομές ισχύος).

Πλούσιες I/O & feedback επιλογές

Αναλογικές/ψηφιακές είσοδοι-έξοδοι και επιλογές ανάδρασης ταχύτητας (encoder/tachogenerator), ανάλογα με τη διαμόρφωση.

Συνδεσιμότητα & παρακολούθηση

Ethernet/Modbus για παραμετροποίηση και ενσωμάτωση, με προαιρετικές κάρτες για PROFINET/PROFIBUS/EtherNet/IP και δυνατότητες commissioning/monitoring μέσω PC.

Εργαλεία commissioning & custom λογική

Λογισμικό PC για ρύθμιση/monitoring και περιβάλλον ανάπτυξης εφαρμογών για εξατομικευμένο έλεγχο μηχανής.

Μοντέλο

AC/DC Converter TPD500

Τύπος εφαρμογής

Ψηφιακός μετατροπέας AC/DC για έλεγχο κινητήρων DC (armature + field)

Τάση τροφοδοσίας (κύκλωμα ισχύος)

3× 230–500 Vac ±10% ή 3× 350–690 Vac ±10%, 50/60 Hz ±5%

Ονομαστικό ρεύμα DC εξόδου

20–3300 Adc (μεγαλύτερα μεγέθη κατόπιν αιτήματος)

Τεταρτημόρια λειτουργίας

2B (biquadrant) ή 4B (tetraquadrant)

Διαμόρφωση γέφυρας

6 παλμών (12 παλμών: διαθέσιμη/προβλεπόμενη διαμόρφωση ανά έκδοση)

Τροφοδοσία/έλεγχος πεδίου (Field regulator)

Ενσωματωμένος ρυθμιστής πεδίου, μονοφασική τροφοδοσία 230–500 Vac ±10%, 50/60 Hz ±5%, ονομαστικό ρεύμα 6,25–70 A

I/O (στάνταρ)

4 είσοδοι ελέγχου + 4 προγραμματιζόμενες ψηφιακές είσοδοι + 4 προγραμματιζόμενες ψηφιακές έξοδοι, 2 έξοδοι ρελέ, 3 διαφορικές αναλογικές είσοδοι, 2 αναλογικές έξοδοι

Ανάδραση ταχύτητας (feedback)

2 είσοδοι incremental encoder (TTL/HTL, A-B-Z) και 1 είσοδος tachogenerator (ανά διαμόρφωση)

Επικοινωνία

1× Ethernet (Modbus TCP) + 1× RS485 (Modbus RTU) • προαιρετικά: PROFINET, PROFIBUS, EtherNet/IP • προαιρετικό Wi-Fi module

Βαθμός προστασίας

IP20 (compact πλαίσια A-B-C και CU) • IP00 (πλαίσιο E / έκδοση με εξωτερική γέφυρα)

Θερμοκρασία λειτουργίας

έως 40°C χωρίς derating • έως 55°C με derating

Πρότυπα (ενδεικτικά)

EN 61800-1, EN 60146-1-1, EN 61800-5-1 / UL 61800-5-1, EN 61800-3, EN 60529
