Μικρά & Μίνι Inverters - WEG

Συμπαγές μέγεθος για πίνακες & μηχανές

Μικρό αποτύπωμα και σχεδίαση κατάλληλη για εγκατάσταση τύπου «contactor-style» (ιδίως CFW300), διευκολύνοντας την ένταξη σε ηλεκτρικούς πίνακες με λιγότερη καλωδίωση.

Ευκολία χειρισμού (ενσωματωμένο HMI)

Ενσωματωμένη διεπαφή χειρισμού (HMI) για γρήγορη ρύθμιση, προβολή κατάστασης και βασικό έλεγχο λειτουργίας.

Εύκαμπτοι τρόποι ελέγχου κινητήρα

Επιλογή V/F (κλιμακωτός) ή VVW (διανυσματικός) για προσαρμογή από απλές εφαρμογές έως απαιτητικό έλεγχο στροφών/ροπής.

SoftPLC & εργαλεία λογισμικού

Ενσωματωμένο SoftPLC (λειτουργίες PLC μέσα στον μετατροπέα) και δωρεάν λογισμικό WPS/WLP για παραμετροποίηση, παρακολούθηση και ανάπτυξη λογικής αυτοματισμού.

Plug & Play επεκτασιμότητα

Modules για επικοινωνίες (π.χ. RS485/RS232, CANopen/DeviceNet, Profibus-DP, Ethernet/Modbus-TCP, USB), ποτενσιόμετρο, encoder, υπέρυθρο, καθώς και επέκταση I/O ανάλογα με την έκδοση/μοντέλο.

Αξιοπιστία & προστασίες

Προστασίες έναντι υπερέντασης/βραχυκυκλώματος, υπο/υπέρτασης, υπερθέρμανσης (IGBT), υπερφόρτωσης κινητήρα και διάγνωση σφαλμάτων/συναγερμών.

Ενεργειακή απόδοση & λειτουργίες εφαρμογών

Λειτουργίες όπως PID, Flying Start, Ride Through, εξοικονόμηση ενέργειας και ειδικές λειτουργίες (π.χ. Fire Mode – ανάλογα με σειρά/έκδοση) για βελτιστοποίηση λειτουργίας.

Αντοχή σε απαιτητικά περιβάλλοντα

Επικάλυψη εσωτερικών κυκλωμάτων κλάσης 3C2 (και δυνατότητα 3C3 για CFW100) για καλύτερη προστασία σε περιβάλλοντα με χημικά/διαβρωτικά.

Μοντέλα κατηγορίας

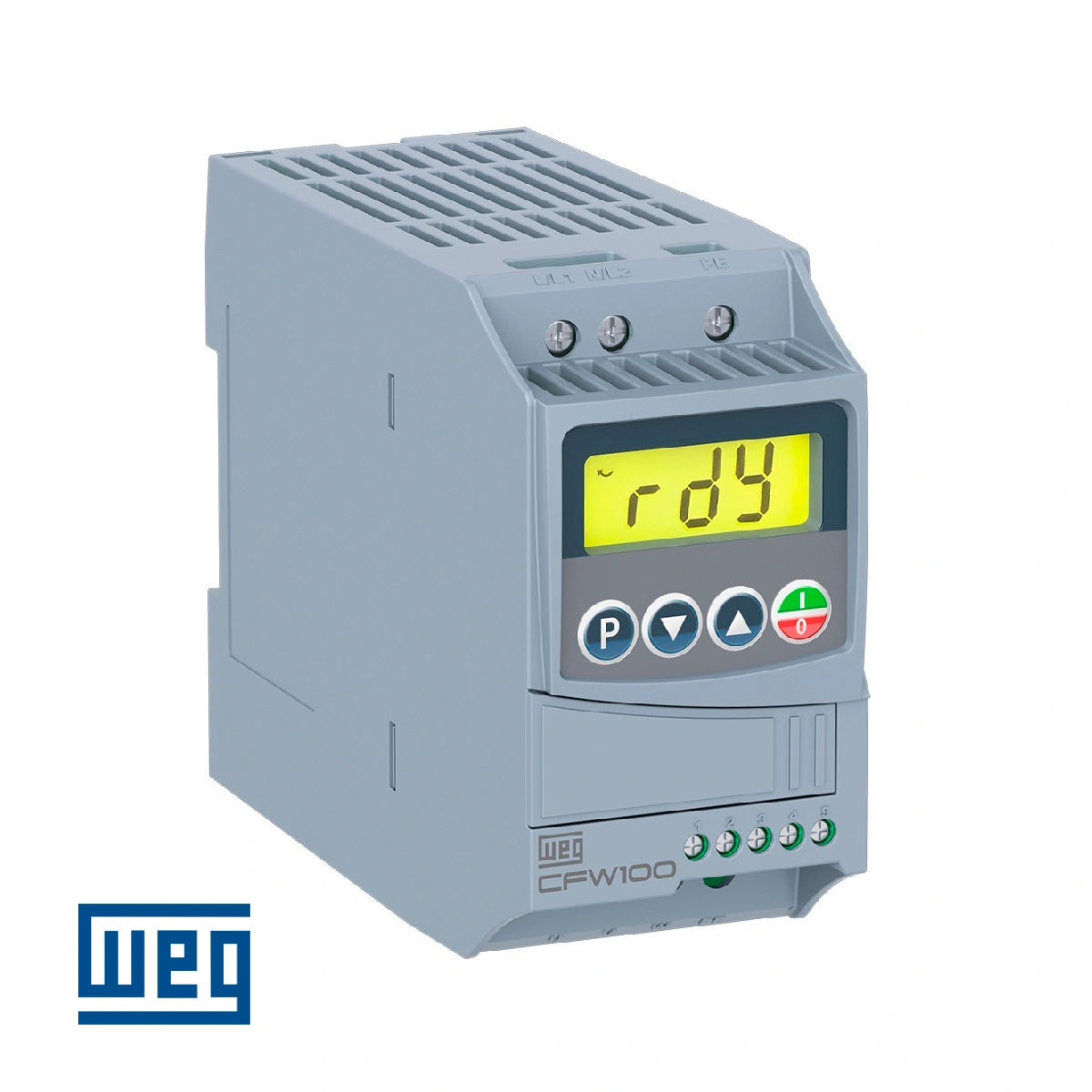

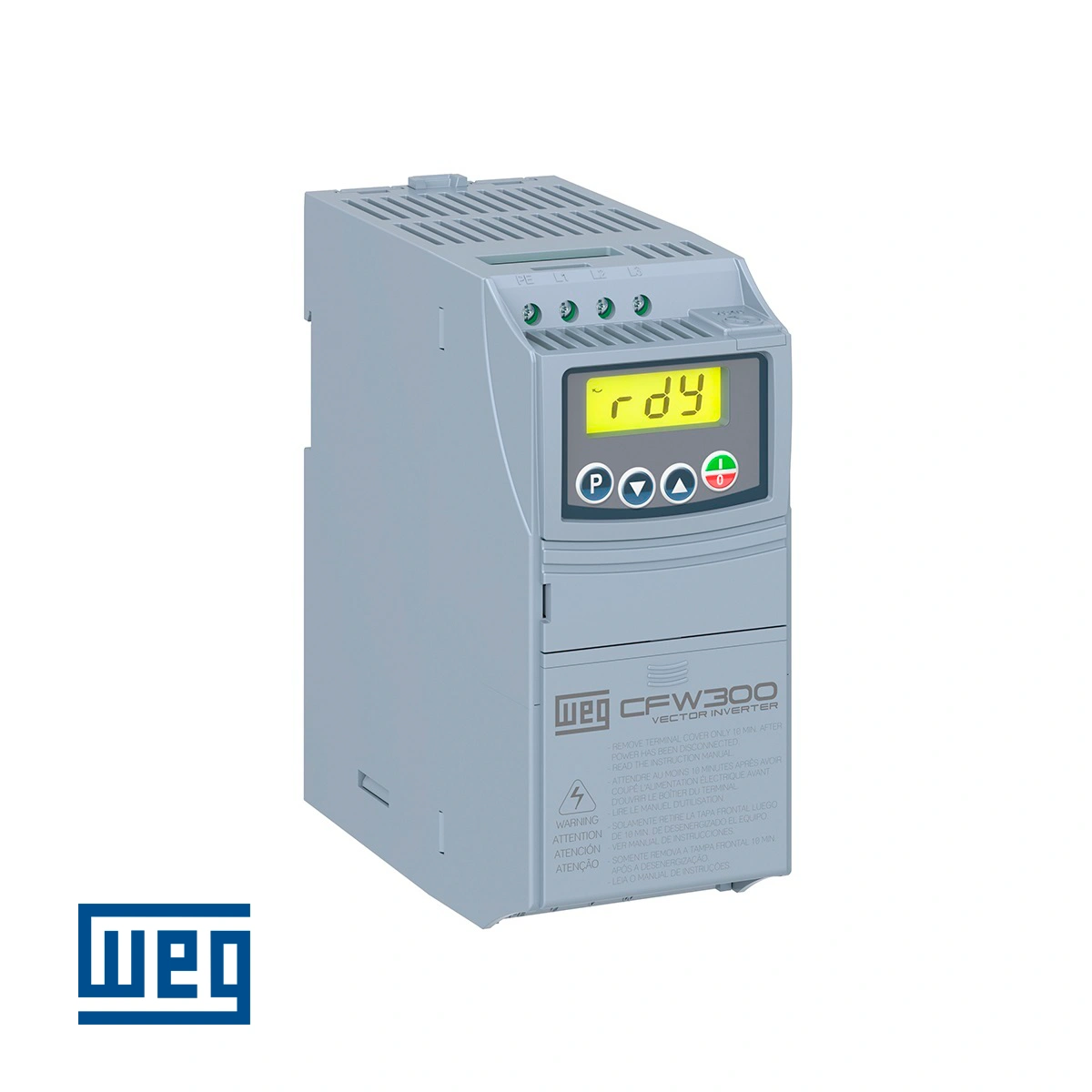

CFW100 G2, CFW300

Τύπος κινητήρα

Τριφασικοί επαγωγικοί κινητήρες (three-phase induction motors)

Εύρος ονομαστικού ρεύματος εξόδου

CFW100 G2: 1,6–7,3 A • CFW300: ~1,1–15,2 A (ανάλογα με έκδοση)

Εύρος ονομαστικής ισχύος

CFW100 G2: 0,18–1,5 kW (0,25–2 hp) • CFW300: από 0,18 kW έως περίπου 7,5 kW (10 hp) (ανάλογα με τροφοδοσία/έκδοση)

Τροφοδοσία (τάσεις)

CFW100 G2: μονοφασική 100–127 V ή 200–240 V • CFW300: 100–127 V, 200–240 V ή 380–480 V (μονοφασική/τριφασική, και διαθέσιμες εκδόσεις με DC τροφοδοσία/ζεύξη DC)

Τρόποι ελέγχου

V/F (κλιμακωτός) και VVW (διανυσματικός) • (CFW300 επιπλέον: τετραγωνικός V/F για εφαρμογές ανεμιστήρων/αντλιών)

Συχνότητα εξόδου

0–400 Hz (βήμα/ανάλυση 0,1 Hz)

Απόδοση (τυπική)

≥97% (τυπική)

Υπερφόρτιση

CFW100: Heavy Duty 150% για 1 λεπτό κάθε 10 λεπτά (HD) • (CFW300: προστασίες υπερφόρτισης κινητήρα/IGBT και λειτουργίες εφαρμογών ανά έκδοση)

Βαθμός προστασίας

IP20 (τυπικά/standard)

Είσοδοι/Έξοδοι (βασική έκδοση)

CFW100: 4 ψηφιακές είσοδοι (NPN/PNP) • CFW300: 4 ψηφιακές είσοδοι (NPN/PNP), 1 αναλογική είσοδος, 1 ρελέ έξοδος (οι επεκτάσεις εξαρτώνται από modules)

Επικοινωνία & δικτύωση

Μέσω plug-in modules: RS485/RS232, CANopen/DeviceNet, Profibus-DP, USB • CFW300 επιπλέον: Ethernet / Modbus-TCP, επιλογές encoder/IR κ.ά.

Επέκταση λειτουργιών/slots

CFW100: 1 slot για module λειτουργιών/I-O • CFW300: 2 slots (επάνω για επικοινωνία/προσβασιμότητα, κάτω για επέκταση I/O/encoder/IR)

Περιβαλλοντικές συνθήκες

Θερμοκρασία περιβάλλοντος έως 50°C (με προδιαγραφές/derating ανά σειρά & τάση) • Υγρασία περίπου 5–90/95% μη συμπυκνωτική • Υψόμετρο έως 1000 m σε ονομαστικές συνθήκες (με απομείωση πάνω από αυτό)

Επικάλυψη κυκλωμάτων

3C2 (standard) • CFW100: προαιρετικά 3C3 (extra coating)

Πιστοποιήσεις/συμμόρφωση

RoHS, UL, CE και επιπλέον πιστοποιήσεις ανά σειρά/διαθεσιμότητα (π.χ. UKCA, EAC, IRAM, RCM)
