Μονάδες Τροφοδοσίας AC/DC - WEG
Πλεονεκτήματα
Πλεονεκτήματα | Περιγραφή |
|---|---|
Τροφοδότηση κοινού DC ζυγού | Παρέχουν σταθερή DC τάση για τροφοδότηση ενός ή περισσότερων inverters που συνδέονται στον ίδιο DC ζυγό. |
Ιδανικά για αρχιτεκτονική “common DC bus” | Διευκολύνουν λύσεις με πολλαπλούς κινητήρες/γραμμές κίνησης με κοινή τροφοδοσία DC. |
Ανταλλαγή ενέργειας μεταξύ κινήσεων | Σε πολυκινητήριες εφαρμογές, η ενέργεια μπορεί να “μοιράζεται” μέσω του κοινού DC ζυγού, όπου αυτό εφαρμόζεται. |
Μειωμένες απαιτήσεις σε φίλτρα αρμονικών | Σε κατάλληλες εφαρμογές, μπορεί να επαρκεί πηνίο AC (choke) χωρίς πολύπλοκα φίλτρα. |
Υψηλή ικανότητα υπερφόρτισης | Σχεδιασμός με overload έως 150% (ανά σειρά/μοντέλο) για απαιτητικές βιομηχανικές συνθήκες. |
Κλιμάκωση ισχύος | Κάλυψη μεγάλου εύρους ισχύος (από 100 kW έως MW), με δυνατότητα επιλογής σειράς 400 Vac ή 690 Vac. |
Modular λογική (SMB200) | Στις λύσεις SMB200 υποστηρίζεται modular δομή και παράλληλη λειτουργία μονάδων, για μεγαλύτερη ισχύ. |
Υποστήριξη πέδησης στον DC ζυγό | Δυνατότητα σύνδεσης μονάδων πέδησης και αντιστάσεων πέδησης στον ίδιο DC ζυγό (ανά εφαρμογή/αρχιτεκτονική). |
Προδιαγραφές
Παράμετρος | Προδιαγραφές |
|---|---|

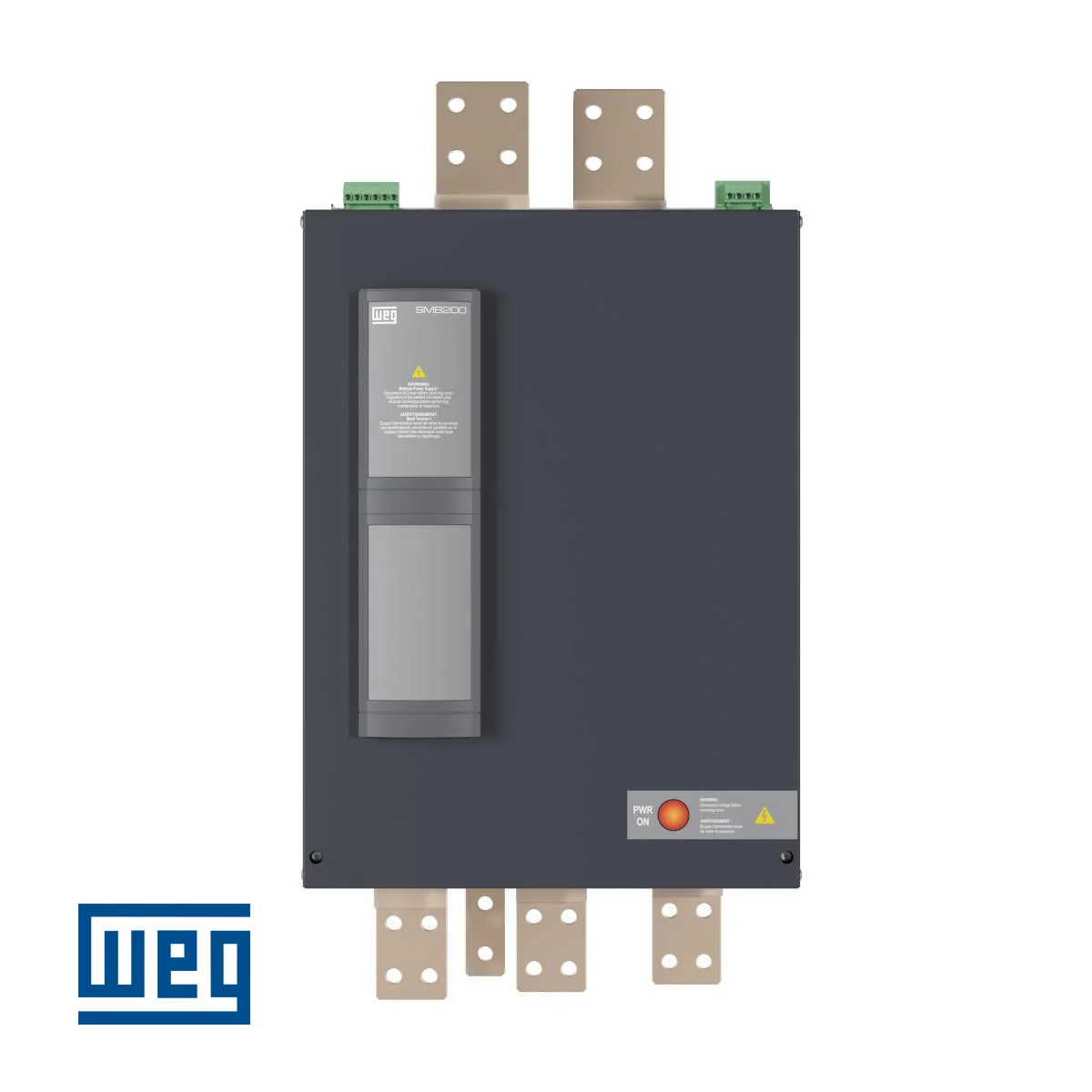

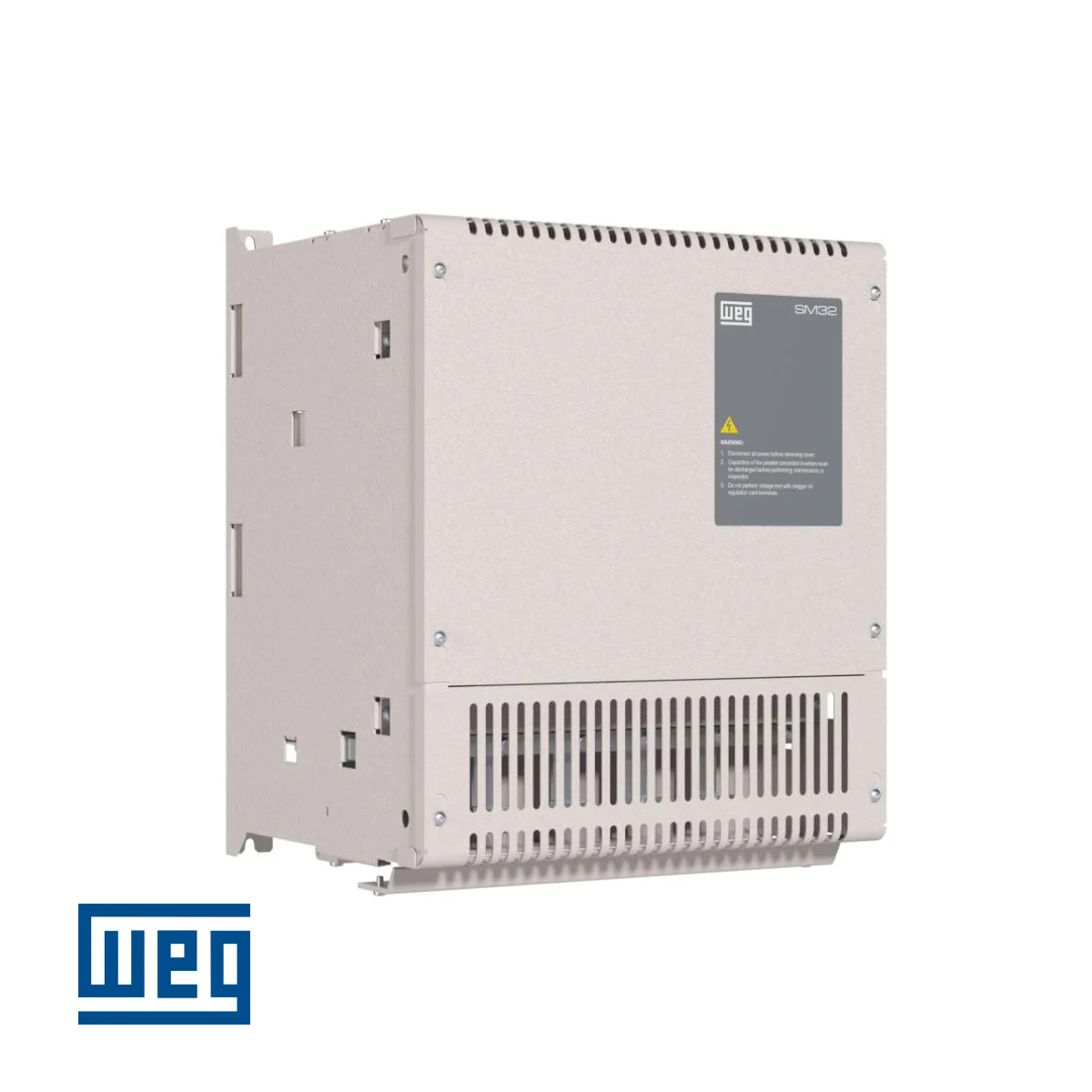

Μοντέλα κατηγορίας | SM32, SMB200 |
Τύπος | Τριφασικές μονάδες τροφοδοσίας AC/DC για τροφοδότηση κοινού DC ζυγού |
Σειρές τάσης δικτύου | 400 Vac series και 690 Vac series |
Τροφοδοσία – SM32 (400 Vac series) | 230 Vac -10% … 480 Vac +10%, 50/60 Hz |
Ονομαστική ισχύς – SM32 (400 Vac series) | 100 kW έως 1,6 MW, overload 150% |
Τροφοδοσία – SM32 (690 Vac series) | 500 Vac -10% … 690 Vac +10%, 50/60 Hz |
Ονομαστική ισχύς – SM32 (690 Vac series) | 745 kW έως 1,3 MW, overload 150% |
Τροφοδοσία – SMB200 (400 Vac series) | 230 Vac -10% … 500 Vac +10%, 50/60 Hz |
Ονομαστική ισχύς – SMB200 (400 Vac series) | 490 kW έως 3,8 MW, overload 150% |
Τροφοδοσία – SMB200 (690 Vac series) | 500 Vac -10% … 690 Vac +10%, 50/60 Hz |
Ονομαστική ισχύς – SMB200 (690 Vac series) | 700 kW έως 6,6 MW, overload 150% |
DC-link ονομαστική τάση (SMB200) | Udc ≈ Uln × 1,35 |
THD (SMB200) | Έως ≤ 40% (ενδεικτικά/σύμφωνα με γενικά χαρακτηριστικά) |
Χρήση | Κατάλληλα για τροφοδότηση μονού ή πολλαπλών DC/AC inverters συνδεδεμένων σε common DC bus |
Οι μονάδες τροφοδοσίας AC/DC της WEG έχουν σχεδιαστεί για να τροφοδοτούν έναν κοινό DC ζυγό (common DC bus) με σταθερή τάση, πάνω στον οποίο μπορούν να συνδεθούν ένας ή περισσότεροι μετατροπείς συχνότητας (inverters/VFD). Με αυτόν τον τρόπο, υποστηρίζουν κεντρική αρχιτεκτονική τροφοδοσίας DC bus, με πιο απλή καλωδίωση και ευελιξία στην επέκταση του συστήματος. Η κατηγορία περιλαμβάνει τα μοντέλα SM32 και SMB200, που καλύπτουν διαφορετικά επίπεδα ισχύος και τάσης (σειρές 400 Vac και 690 Vac). Σε εφαρμογές με πολλαπλούς inverters στον ίδιο DC ζυγό, η λύση μπορεί να βελτιώσει τη διαχείριση ενέργειας και να μειώσει τις απαιτήσεις σε σύνθετα φίλτρα, ανάλογα με την εγκατάσταση.
Για περισσότερες πληροφορίες, πιστοποιήσεις, ενημερωτικά φυλλάδια, εγχειρίδια χρήσης και καταλόγους σας προσκαλούμε να επισκεφθείτε τον ιστότοπο του κατασκευαστή στον παρακάτω σύνδεσμο:
