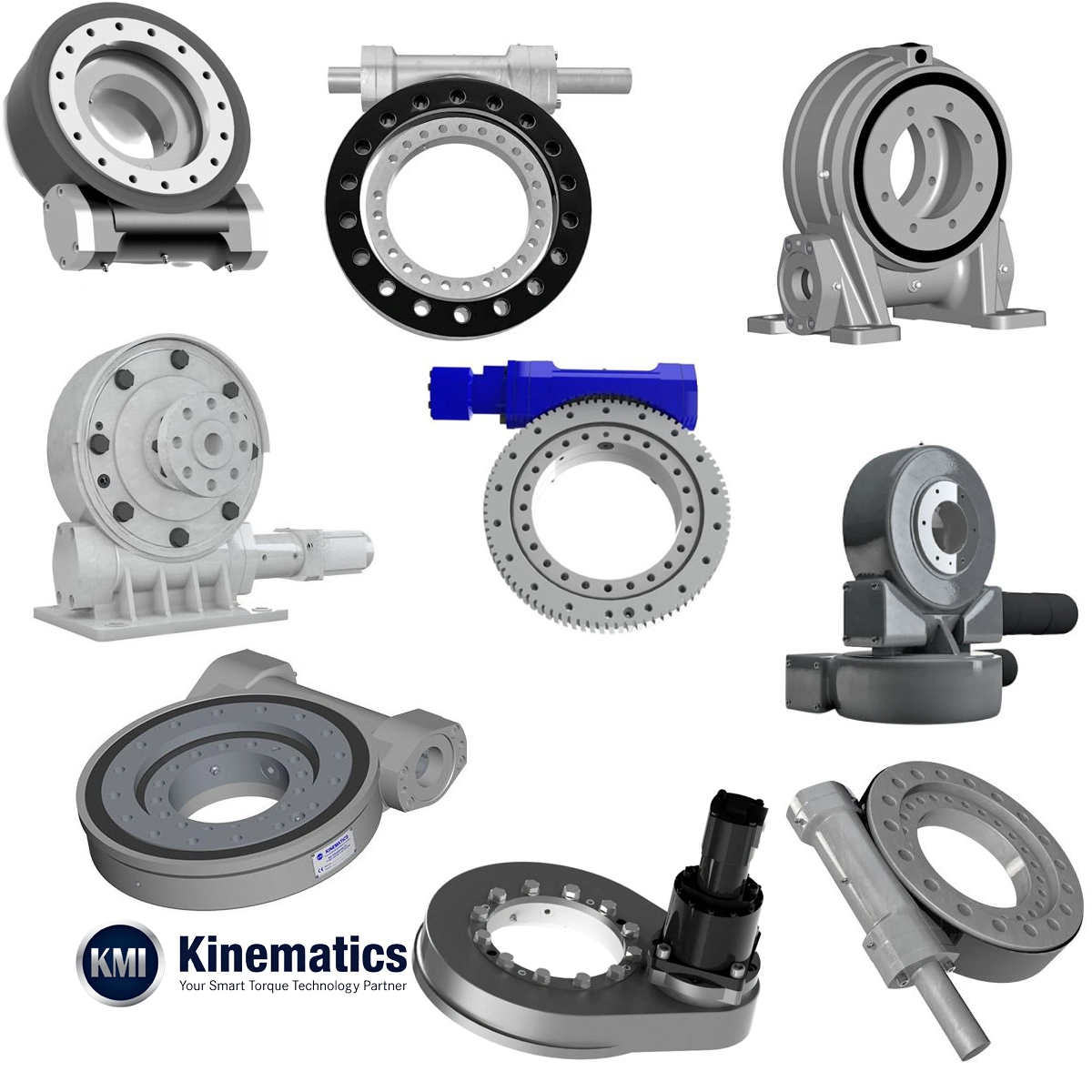

Περιστροφικοί Μειωτήρες (Slew Drives) – KMI Kinematics

Ολοκληρωμένη μονάδα περιστροφής

Έτοιμη λύση μειωτήρα+έδρασης για αξονικά/ακτινικά φορτία και ροπή ανατροπής.

360° περιστροφή (σε πολλές σειρές)

Ιδανικό για positioners, κεραίες/ραντάρ, trackers κ.ά.

Αυτοασφάλιση (self-locking)

Σε σειρές worm, για ασφαλές “κράτημα” φορτίου/θέσης.

Κλειστή κατασκευή IP55

Χαμηλή συντήρηση, προστασία από σκόνη/ρύπους/νερό (KE/WE/KPE κ.ά.).

Σειρές για ηλιακή ιχνηλάτηση

HE/VE ειδικά για solar trackers (και δυνατότητα προσαρμογής).

Low-profile σχεδίαση

LP/KE για μειωμένο προφίλ· στην LP αναφέρεται ~10% μείωση υλικού έναντι SE/KE.

Υψηλή απόδοση σε spur γρανάζωση

KPE με spur gears (όχι worm) για καλύτερη απόδοση σε πιο “γρήγορες” περιστροφές.

Ευελιξία διαμόρφωσης

Επιλογές εισόδου, ηλεκτρικού/υδραυλικού κινητήρα, και δυνατότητες προσαρμογής interface.

HE

Πλήρως κλειστή, “κάθετη” μονάδα για solar trackers, προσαρμόσιμη.

Holding torque: 15–3915 kN·m • Output torque: 2,5–8 kN·m • Ratio: 51:1–61:1

VE

Για solar trackers και εφαρμογές με οριζόντιο άξονα εξόδου, 360° περιστροφή.

Holding torque: 3–38,71 kN·m • Output torque: 0,201–8,96 kN·m • Overturning moment: 0,5–33,9 kN·m • Ratio: 30:1–156.600:1

SE

Κλειστό περίβλημα με lip seal, για mining, aerial lifts, cranes, positioners, steering systems κ.ά.

Holding torque: 6–220 kN·m • Output torque: 0,2–63 kN·m • Overturning moment: 0,5–271 kN·m • Ratio: 30:1–156.600:1

LP

Low-profile, κλειστό περίβλημα (case seal), για solar/mining/lifts/κεραίες-ραντάρ/medical κ.ά.

Holding torque: 39–65 kN·m • Overturning moment: 45–135 kN·m • Output torque: 8–18 kN·m • Ratio: 61:1–102:1

KE

Κλειστό περίβλημα IP55, χαμηλή συντήρηση/κόστος, για ευρύ φάσμα εφαρμογών.

Holding torque: 38–48 kN·m • Output torque: 1,4–10 kN·m • Overturning moment: 33–67 kN·m • Ratio: 30:1–156.600:1

S

Ανοικτό περίβλημα, οικονομική συντήρηση, για turntables, cranes, steering systems κ.ά.

Holding torque: 3–220 kN·m • Output torque: 0,2–63 kN·m • Overturning moment: 0,5–271 kN·m • Ratio: 30:1–156.600:1

WE

Κλειστό περίβλημα IP55, αυξημένη προστασία, χαμηλή συντήρηση/κόστος.

Holding torque: 20–89 kN·m • Output torque: 1,75–24 kN·m • Overturning moment: 15–271 kN·m • Ratio: 47:1–150:1

KPE

Κλειστό περίβλημα IP55 με spur gear (όχι worm) για υψηλότερη απόδοση σε σχετικά υψηλότερες ταχύτητες.

Max static torque: 10,622–53,888 kN·m • Output torque: 5,462–36,342 kN·m • Overturning moment: 32–224 kN·m • Ratio: 67:15–134:15

KDE (Dual-Axis)

Διπλού άξονα (azimuth & elevation) σε μία μονάδα, κλειστό περίβλημα, self-locking, προσαρμοζόμενα interfaces.

Holding torque: 3–10.000 kN·m • Output torque: 0,2–3,7 kN·m • Overturning moment: 0,5–13 kN·m • Ratio: 30:1–156.600:1
