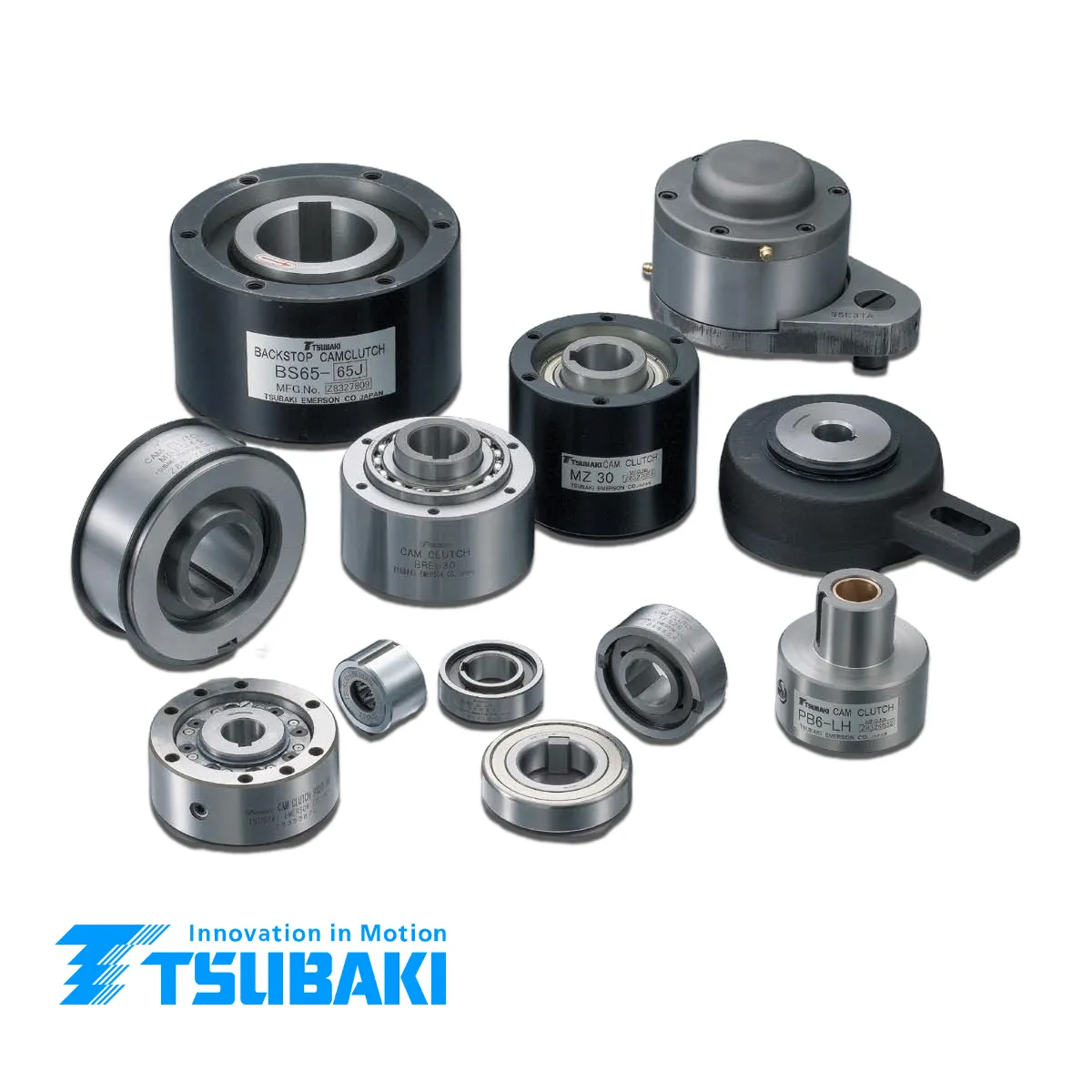

Συμπλέκτες Μονής Κατεύθυνσης Τύπου Cam - TSUBAKI

Μετάδοση ροπής προς μία κατεύθυνση

Οι cam clutches κλειδώνουν προς τη μία φορά περιστροφής και λειτουργούν σε freewheel προς την αντίθετη, προσφέροντας ασφαλή και αξιόπιστη μονόδρομη λειτουργία.

Κάλυψη πολλών εφαρμογών

Η κατηγορία υποστηρίζει overrunning, indexing και backstopping, καλύπτοντας από συστήματα δύο ταχυτήτων έως αντικίνηση σε μεταφορικές εγκαταστάσεις.

Υψηλή ροπή ανά μέγεθος

Η σχεδίαση full cam complement επιτρέπει υψηλή ικανότητα μετάδοσης ροπής σε σχέση με το μέγεθος του συμπλέκτη.

Μεγάλη διάρκεια ζωής

Τα cams από ειδικό κραματωμένο χάλυβα και οι σκληρυμένες, ακριβείας λειασμένες στεφάνες συμβάλλουν σε αυξημένη αντοχή και μειωμένη φθορά.

Άμεση και σταθερή εμπλοκή

Τα ελατήρια διατηρούν τα cams συνεχώς σε ετοιμότητα, ώστε η εμπλοκή να γίνεται γρήγορα και με ομοιόμορφη κατανομή φορτίου.

Υψηλή ακρίβεια λειτουργίας

Η ακριβής κατεργασία και η ομοκεντρικότητα των εξαρτημάτων υποστηρίζουν ομαλή λειτουργία και ακριβή περιστροφή του μηχανισμού.

Ευρεία γκάμα σειρών

Η TSUBAKI διαθέτει σειρές για γενική χρήση, press-fit εγκατάσταση, backstop, indexing, enclosed units και εξειδικευμένες βιομηχανικές λύσεις.

Ευελιξία ενσωμάτωσης

Ανάλογα με τη σειρά, διατίθενται λύσεις για άμεση τοποθέτηση σε άξονα, για γρανάζια / τροχαλίες / αλυσοτροχούς, καθώς και modular εκδόσεις με φλάντζες και βραχίονα ροπής.

Modular επιλογές στη σειρά MZEU-K

Η σειρά MZEU-K προσφέρεται ως βασικός συμπλέκτης και με τυποποιημένα παρελκόμενα E1, E2, E5, E7, E3 και E4 για ταχύτερη προσαρμογή στην εφαρμογή.

Τύπος προϊόντος

Συμπλέκτες μονής κατεύθυνσης τύπου cam / freewheel / sprag / overrunning / backstop

Αρχή λειτουργίας

Κλείδωμα εσωτερικής και εξωτερικής στεφάνης μέσω της σφηνοειδούς δράσης των cams για μετάδοση ροπής προς μία φορά και freewheel προς την αντίθετη

Βασικοί τρόποι λειτουργίας

General overrunning, indexing, backstopping

Κύριες σειρές

MZ, MZ-G, MZEU, 200, BB, TSS, TFS, PB, LD, MDEU, MX, MI-S, MG / MI / MR, BS / BS-R / BSEU, BR / BR-P / BREU, OB, TB

Ενδεικτικό εύρος διαμέτρου οπής κατηγορίας

Από Ø8 mm έως Ø450 mm, ανάλογα με τη σειρά

Ενδεικτικό εύρος ροπής κατηγορίας

Από 5 N·m έως 980.000 N·m, ανάλογα με τη σειρά

Κύριες εφαρμογές

Μεταφορικές ταινίες, bucket elevators, μειωτήρες, ανεμιστήρες, αντλίες, εκτυπωτικά μηχανήματα, συσκευαστικές μηχανές, feeders, cranes & hoists, textile looms

Τυπικές διατάξεις εγκατάστασης

Shaft-mounted, press-fit, με ενσωματωμένο ρουλεμάν, enclosed units, ή με δυνατότητα προσαρμογής σε γρανάζια, τροχαλίες και αλυσοτροχούς

Υποσειρά MZEU / MZEU-K

Ευρωπαϊκού τύπου cam clutch γενικής χρήσης με modular αρχιτεκτονική

Εύρος διαμέτρου οπής MZEU / MZEU-K

Ø12 έως Ø150 mm

Εύρος ροπής MZEU / MZEU-K

60 έως 33.800 N·m

Μέγιστη ταχύτητα overrunning MZEU / MZEU-K

Εσωτερική στεφάνη έως 2.000 rpm και εξωτερική στεφάνη έως 1.000 rpm στα μικρότερα μεγέθη, με χαμηλότερες τιμές στα μεγαλύτερα μεγέθη

Λίπανση MZEU / MZEU-K

MZEU12-K έως MZEU80-K προλιπασμένοι με γράσο, ενώ MZEU90-K έως MZEU150-K απαιτούν λίπανση με λάδι

Θερμοκρασία περιβάλλοντος MZEU-K

-40 °C έως +40 °C

Προαιρετικά / παρελκόμενα MZEU-K

E1 flange, E2 flange, E5 flange, E7 flange, E3 torque arm, E4 cover

Ιδιότητες υλικών / κατασκευής

Cams από ειδικό κραματωμένο χάλυβα, στεφάνες με υψηλή επιφανειακή σκληρότητα και ανθεκτικό πυρήνα, λειασμένες με ακρίβεια

Ειδικά χαρακτηριστικά ορισμένων σειρών

BB / TSS / TFS με διαστάσεις αντίστοιχες ρουλεμάν, PB με δυνατότητα τοποθέτησης γραναζιών / τροχαλιών / αλυσοτροχών, BS / BR για backstop, MX / MI / MI-S για indexing
