Ολοκληρωμένη γκάμα λύσεων μέτρησης

Η κατηγορία συνδυάζει συστήματα μέτρησης μήκους με τροχό, ανέπαφη οπτική μέτρηση και συστήματα συρματόσχοινου για διαφορετικές βιομηχανικές απαιτήσεις.

Μέτρηση θέσης, ταχύτητας και μήκους

Τα προϊόντα έχουν σχεδιαστεί ώστε να καλύπτουν με μία ενιαία λογική τόσο position feedback όσο και speed και travel length measurement.

Επιλογή μεταξύ επαφής και ανέπαφης μέτρησης

Υπάρχουν λύσεις με measuring wheel για εφαρμογές επαφής, αλλά και το speedMATE για ανέπαφη οπτική μέτρηση χωρίς ολίσθηση.

Υψηλή ακρίβεια και ανάλυση

Ανάλογα με το σύστημα, διατίθενται πολύ υψηλές αναλύσεις, έως 0,0125 mm/pulse, 0,008 mm/pulse ή και υψηλές τιμές pulses/mm σε εξειδικευμένες εφαρμογές.

Προσαρμογή στην επιφάνεια του υλικού

Διαφορετικές επιφάνειες measuring wheels και ρυθμιζόμενη πίεση επαφής επιτρέπουν καλύτερη προσαρμογή σε χαρτί, πλαστικά, μέταλλο, υφάσματα, καλώδια και άλλα υλικά.

Στιβαρή βιομηχανική κατασκευή

Η σειρά δίνει έμφαση σε μηχανική αντοχή, σταθερή συμπεριφορά μέτρησης, μεγάλη διάρκεια ζωής και χρήση σε απαιτητικά περιβάλλοντα.

Εύκολη και γρήγορη εγκατάσταση

Τα συστήματα παραδίδονται ως προ-συναρμολογημένες λύσεις, με βάσεις, γωνίες ή bracket options για ευέλικτη τοποθέτηση στο μηχάνημα.

Διαθεσιμότητα πολλών διεπαφών

Ανάλογα με το σύστημα και τον encoder, υποστηρίζονται HTL, TTL, incremental, absolute και fieldbus / Industrial Ethernet επιλογές.

Ευελιξία ανά εφαρμογή

Η σειρά καλύπτει marking systems, conveyors, foils, cardboard, parcel systems, cranes, hydraulic cylinders, screw conveyors και πολλές άλλες εφαρμογές.

Κύριες οικογένειες προϊόντων

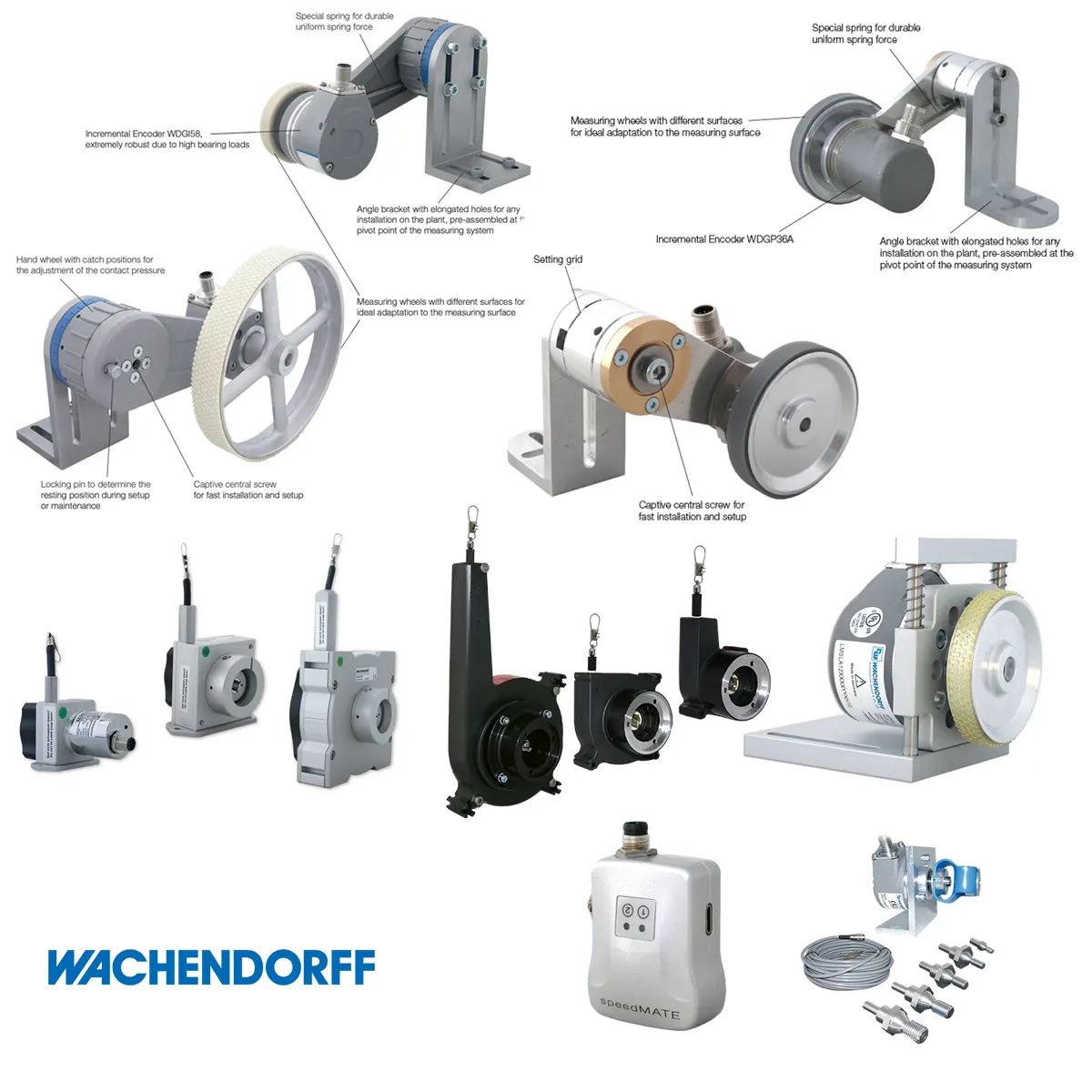

speedMATE (ανέπαφος οπτικός αισθητήρας), LMSCA (συμπαγές σύστημα μέτρησης μήκους), LMS LA12 (σύστημα για marking systems), LMS MA (σύστημα μέτρησης μήκους / ταχύτητας), SZG / SZG Pure Line (συστήματα συρματόσχοινου)

Τύποι μέτρησης

Θέση, ταχύτητα, μήκος / διαδρομή

Τεχνολογία μέτρησης

Μέτρηση με measuring wheel, ανέπαφη οπτική μέτρηση, draw-wire measurement

LMSCA

Υπερ-συμπαγές και στιβαρό σύστημα μέτρησης μήκους, με measuring wheel 145 / 200 mm και ανάλυση έως 0,0125 mm/pulse

LMS LA12

Προ-συναρμολογημένο σύστημα για μαρκαδόρους / labeling systems, με ανάλυση έως 0,008 mm/pulse και πίεση επαφής 25 N

LMS MA

Σύστημα μέτρησης με incremental encoder WDGI58, ρυθμιζόμενη προφόρτιση 5 έως 30 N και έως 36 θέσεις ευθυγράμμισης

speedMATE

Ανέπαφος οπτικός αισθητήρας για μέτρηση ταχύτητας και μήκους, working distance 15 έως 60 mm, έξοδος A/B έως 120 pulses/mm

SZG Robust Line

Συστήματα συρματόσχοινου για εύρος μέτρησης από 1.250 mm έως 40.000 mm, με incremental ή absolute έξοδο

SZG Pure Line

Συμπαγής και οικονομική σειρά draw-wire, για 2.400 mm έως 7.500 mm

Ενδεικτικές αναλύσεις

Από 1,0 mm/pulse έως 0,008 mm/pulse ή 0,0125 mm/pulse, ανάλογα με το σύστημα και τον τροχό μέτρησης

Τροφοδοσία

Ανάλογα με το προϊόν και τον encoder, συνήθως 4,75 έως 32 VDC ή 10 έως 30 VDC / 4,75 έως 5,5 VDC

Τύποι εξόδου

HTL, TTL, incremental A/B, absolute, καθώς και επιλεγμένες fieldbus / Industrial Ethernet διεπαφές

Συμβατοί encoders

WDGP36A, WDGI58, WDGI58A/B, WDGP58A, WDGN58A, WDGA58A/B, ανάλογα με τη σειρά

Ενδεικτικές διεπαφές absolute συστημάτων

CANopen, CAN SAE J1939, RS485, SSI, PROFINET, EtherCAT, EtherNet/IP, Universal Industrial Ethernet

Κλάση προστασίας / αντοχή

Ανάλογα με το προϊόν, αναφέρονται εκδόσεις έως IP67 ή IP65/67, ενώ το speedMATE αναφέρεται με IP54 από την πλευρά περιβλήματος

Τυπικές εφαρμογές

Marking and labeling, conveyors, films, paper, cardboard, wood, cables, textiles, packaging, cranes, hydraulic cylinders, screw conveyors
